Aiemmat versiot

Alla on lista tärkeimmistä uudistuksista aiemmissa IDA ICE:n versioissa.

Uutta versiossa 5.1

 Monitavoiteoptimointi

Aiemmin IDA ICEn automaattinen optimointi soveltui käytännössä melko pienen parametrimäärän tarkasteluun esimerkiksi brute force -menetelmillä. Uuden monitavoiteoptimoinnin (Multi-Objective Optimization) avulla samaan optimointiin voidaan yhdistää suuri määrä parametreja sekä erilaisia simulointityyppejä, kuten päivänvalo-, ylilämpenemis- ja lämmityssimulointeja.

Näin monimutkaisia ja käytännön suunnittelutilanteita voidaan tutkia tehokkaasti. Ohjaava algoritmi valitsee automaattisesti optimointiin soveltuvat algoritmit ja niiden asetukset. Optimointi on suunniteltu toistettavaksi siten, että samoilla lähtötiedoilla voidaan saavuttaa samat optimaaliset tulokset.

Keskeisiä ominaisuuksia:

• Helppo käyttöönotto ja määrittäminen.
• Sekä yhden että usean tavoitteen optimointi.
• Kategoristen parametrien, kokonaislukujen ja halutulla tarkkuudella määritettävien reaalilukuparametrien yhdistäminen samaan optimointiin.
• Käyttäjän omien tavoitefunktioiden määrittäminen graafisten skriptien avulla.
• Raporteissa laskettujen tulosten, kuten Delivered Energy -raportin arvojen, käyttäminen optimoinnin tuloksina.
• Optimointi voidaan keskeyttää ja tallentaa, jolloin käyttäjä säilyttää hallinnan myös pitkien optimointiajojen aikana.
• Optimointi on integroitu Parametric Runs -käyttöliittymään.

Työskentelyn tehokkuuden parannuksia

DWG-tiedostojen automaattinen muuntaminen

IDA ICEn suoraan tukemattomat DWG-tiedostot voidaan muuntaa automaattisesti tuettuun DWG- tai DXF-muotoon. Muuntamiseen voidaan käyttää ohjelman sisäisiä tai käyttäjän lisäämiä avoimen lähdekoodin muunnostyökaluja.

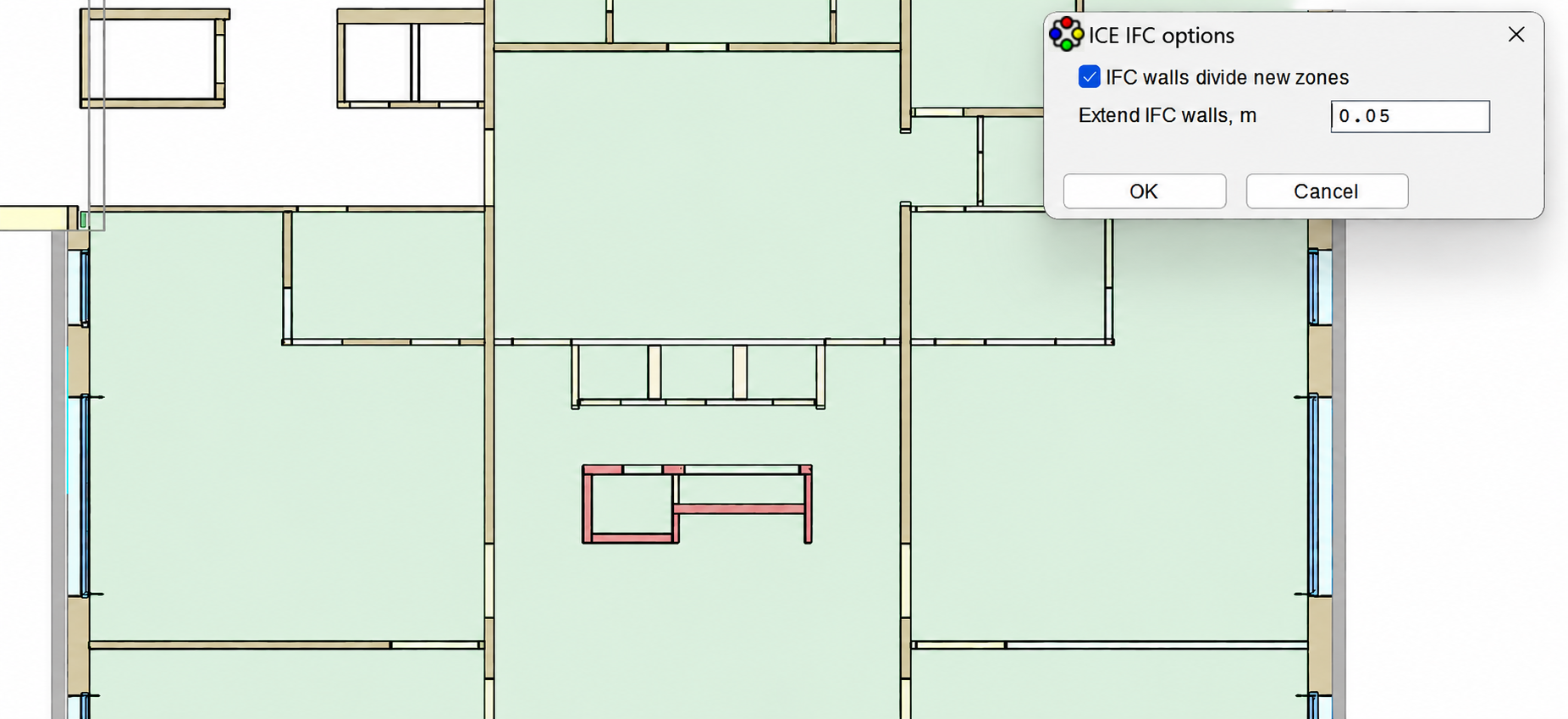

Lämpövyöhykkeiden jakaminen IFC-seinien avulla

IFC-seiniä voidaan käyttää lämpövyöhykkeiden jakamiseen niiden luonnin yhteydessä siten, että myös seinien todellinen paksuus huomioidaan.

Ominaisuus voi lyhentää mallinnusaikaa huomattavasti erityisesti silloin, kun käytettävissä oleva IFC-malli sisältää rakennusosat mutta ei valmiiksi määritettyjä tiloja.

Lämpövyöhykkeiden sovittaminen IFC-geometriaan

Lämpövyöhykkeiden seinärakenteet, ikkunat ja ovet voidaan muodostaa automaattisesti ympäröivien IFC-objektien perusteella uudella Adjust to IFC -komennolla.

Näin lämpövyöhykkeen geometria ja rakennusosat voidaan sovittaa IFC-malliin ilman, että niitä tarvitsee määrittää yksitellen käsin.

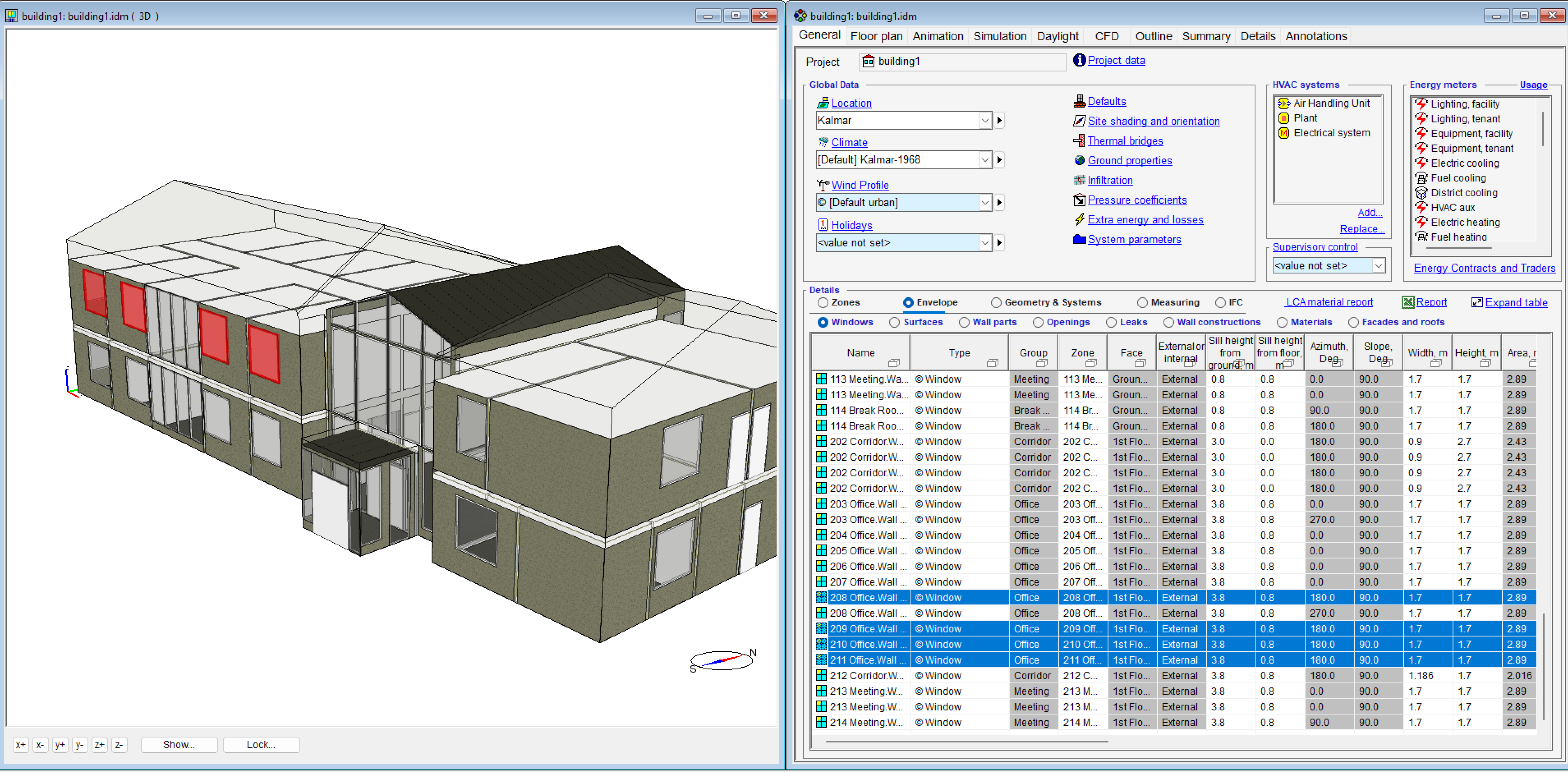

Useiden objektien valinta

Useita objekteja voidaan valita samanaikaisesti sekä 3D-näkymässä että Details-taulukoissa. Näkymät on synkronoitu keskenään, mikä helpottaa valittujen objektien tunnistamista ja tarkastelua mallissa.

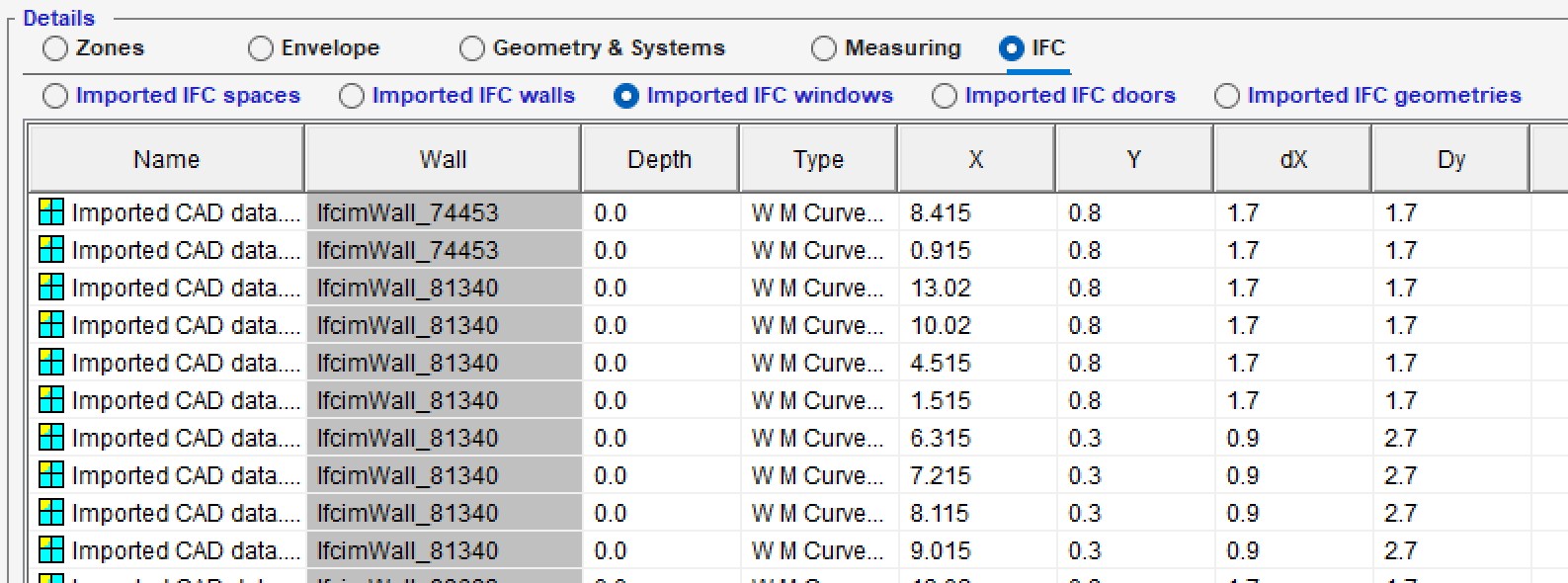

Lisää Details-taulukoita

Details-taulukoita on lisätty huomattavasti. Uusia taulukoita on esimerkiksi rakennuskappaleille, IFC- ja CAD-objekteille, seinän osille, antureille ja päätelaitteille.

Taulukoissa objekteja voidaan lajitella ja valita sekä niiden parametreja muokata tehokkaasti. Objektien ominaisuuksia voidaan myös visualisoida 3D-näkymässä ja valituille objekteille voidaan suorittaa komentoja.

Uusia toimintoja ovat esimerkiksi Run script, joka on käytettävissä IDA ICEn Expert-versiossa, sekä objektien kopiointi toisiksi objektityypeiksi. Taulukot on lisäksi ryhmitelty, jotta haluttu taulukko löytyy helpommin.

Lisää tietoja Details-taulukoissa

Details-taulukoihin on lisätty uusia sarakkeita, joiden avulla mallin tietoja voidaan muokata ja visualisoida suoraan 3D-näkymässä.

Uusia tietoja ovat esimerkiksi:

• vyöhykemallin tyyppi ja huonekorkeus kattoon

• tilalaitteiden pinta-ala sekä lämmitys- ja jäähdytysteho neliömetriä kohti

• sisäisten lämpökuormien vaatetus ja sijainti

• pintojen ja ikkunoiden lisäparametrit, mukaan lukien laskettu karmileveys

• Annotations-merkinnät.

Vyöhykkeille on lisäksi lisätty kaksi vapaasti hyödynnettävää parametria, Custom text ja Custom numbers. Niitä voidaan käyttää esimerkiksi objektien ryhmittelyyn, skripteihin, tietojen tallentamiseen ja visualisointiin.

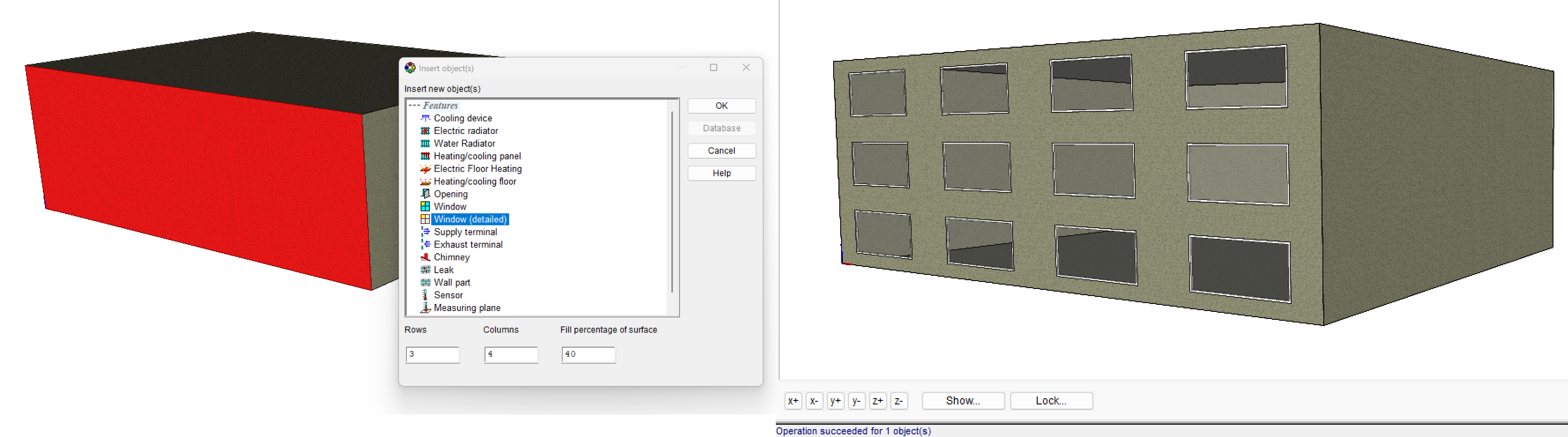

Objektien luomisen ja muokkaamisen helpottaminen

Uudistetulla Insert-komennolla voidaan luoda helposti yksi tai useampi objekti pinnoille ja julkisivuille. Objekteja voidaan lisätä mille tahansa Details-taulukoissa tai 3D-näkymässä valituille pinnoille.

Valittu osa pinnasta voidaan myös täyttää automaattisesti objektiryhmällä. Uuden Update shape to geometry -komennon avulla objektien muoto voidaan sovittaa ei-suorakulmaiseen pintaan halutulla reunaetäisyydellä.

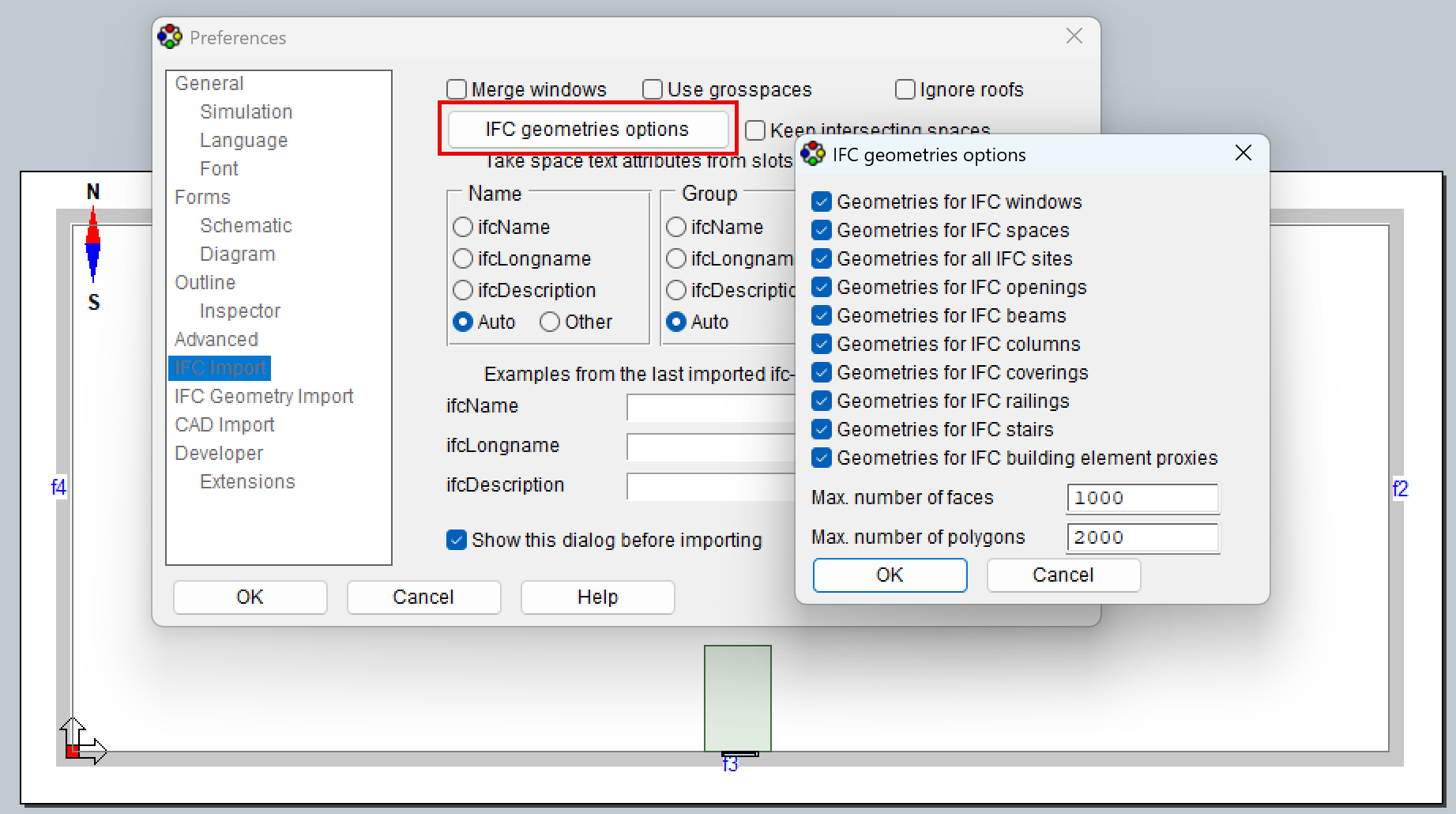

Joustavampi IFC-geometrian tuonti

Käyttäjä voi valita IFC-elementtityypin perusteella, mitä geometriaa malliin tuodaan. Tämä nopeuttaa IFC-tuontia ja vähentää muistin käyttöä.

Myös IFC-mallin tonttiobjekteja, tiloja, ikkunoita ja aukkoja voidaan tuoda geometrioina. Näin IFC-geometriaa voidaan hyödyntää esimerkiksi kaltevien kattoikkunoiden ja muodoltaan monimutkaisten lämpövyöhykkeiden luomisessa.

IFC-tilat visualisoidaan 3D-näkymässä, mikä helpottaa tuonnin tarkistamista ja lämpövyöhykkeiden vertaamista alkuperäiseen IFC-geometriaan. Myös aiempaa monimutkaisempaa IFC-geometriaa voidaan tuoda määrittämällä sallittu pintojen ja monikulmioiden enimmäismäärä.

Parannettu rakennuskappaleiden mallinnus

Monimutkaisten rakennuskappaleiden luomista on helpotettu useilla uusilla komennoilla, jolloin geometriaa voidaan rakentaa suoraan IDA ICEssä ilman ulkoisia CAD-ohjelmistoja.

Uusia toimintoja ovat esimerkiksi:

• Valitut mittaustasot voidaan pursottaa rakennuskappaleiksi joko pystysuunnassa tai kohtisuoraan julkisivuun tai pintaan nähden.

• Rakennuskappaleita voidaan jakaa vaakatasoilla samaan tapaan kuin vyöhykkeitä jaetaan välipohjilla.

• Rakennuskappaleille voidaan tehdä Boolen operaatioita, kuten leikkauksia ja yhdistämisiä.

• Tuotuja CAD- ja IFC-objekteja voidaan muuntaa rakennuskappaleiksi. Tämä on hyödyllistä esimerkiksi rakennuskappaleiden luomisessa laattageometrian perusteella.

• CAD- ja IFC-objekteja voidaan pursottaa rakennuskappaleiksi, mikä helpottaa esimerkiksi kaltevien kattomuotojen luomista.

Objektien kopiointi toisiksi objektityypeiksi

Useita mallin objekteja voidaan kopioida toisiksi objektityypeiksi, mikä vähentää tarvetta käyttää ulkoisia mallinnustyökaluja.

• Rakennuskappaleita voidaan kopioida tuoduiksi CAD-objekteiksi ja päinvastoin. Näin esimerkiksi varjostusobjekteja voidaan piirtää pohjapiirrosnäkymässä sekä hyödyntää rakennuskappaleiden monipuolisia skaalaus- ja kiertotoimintoja.

• Lämpövyöhykkeitä voidaan kopioida rakennuskappaleiksi ja rakennuskappaleita lämpövyöhykkeiksi.

• IFC- ja CAD-geometrioita voidaan kopioida CAD-objekteiksi. Tämän jälkeen yksittäisille geometriaobjekteille voidaan määrittää optisia ominaisuuksia, kuten läpinäkyvyys.

• Pursotettuja objekteja voidaan kopioida CAD-objekteiksi, mikä helpottaa monimutkaisten varjostusobjektien luomista ilman ulkoisia CAD-ohjelmistoja.

• IFC- ja CAD-geometrioita voidaan kopioida pintaikkunoiksi tai aukoiksi. Näin ikkunoita ja ovia voidaan luoda vapaamuotoisen geometrian perusteella, esimerkiksi läpinäkyvistä lasijulkisivuelementeistä.

Vyöhykepohja tallennetaan vyöhykkeen käyttötietona

Lämpövyöhykkeen luomiseen käytetty vyöhykepohja tallennetaan osaksi vyöhykkeen tietoja.

Yksi tai useampi vyöhykkeen ominaisuus voidaan palauttaa käytetyn vyöhykepohjan oletusarvoihin, ja valittujen vyöhykkeiden käyttämä pohja voidaan vaihtaa. Lisäksi voidaan tarkastella, mitkä vyöhykkeen ominaisuudet poikkeavat valitun vyöhykepohjan oletusarvoista.

Muita parannuksia

• Ikkunoita voidaan siirtää rakennuskappaleista vyöhykkeisiin ja takaisin ilman skriptejä.

• Pisteiden poistamista geometrian muokkauksen aikana on helpotettu: pisteitä voidaan poistaa pitämällä Delete-näppäintä painettuna.

• Skriptejä voidaan suorittaa valituille objekteille.

• Simulointia ei voida enää käynnistää, jos mallista puuttuu siinä käytettyjä varjostavia CAD-objekteja.

• IFC-tuontia on parannettu vakaammaksi, eikä IFC-mallin tarvitse enää sisältää seiniä.

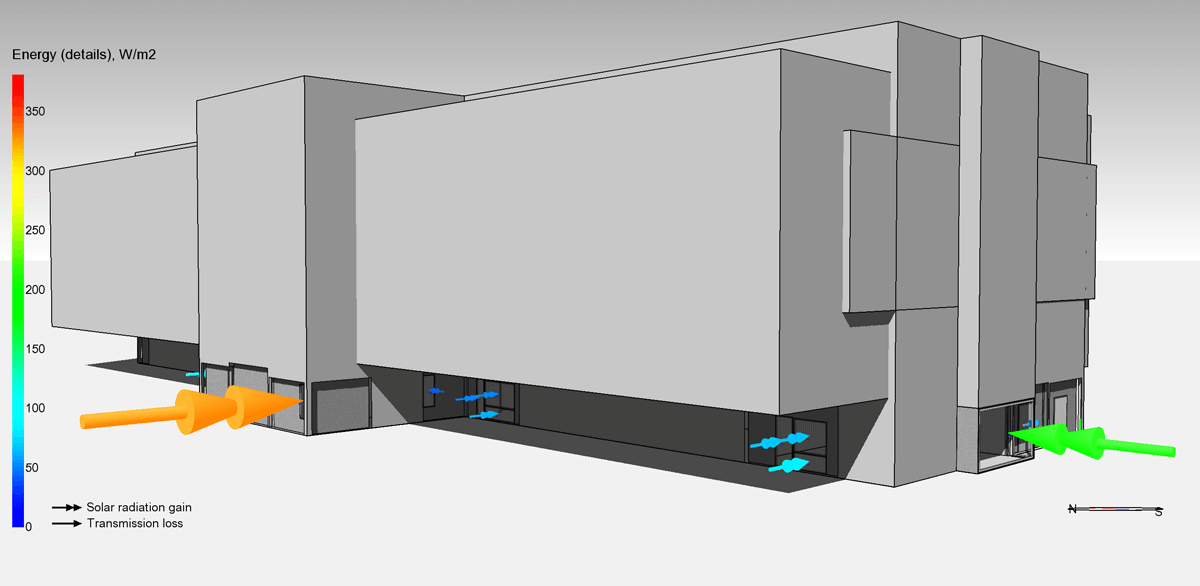

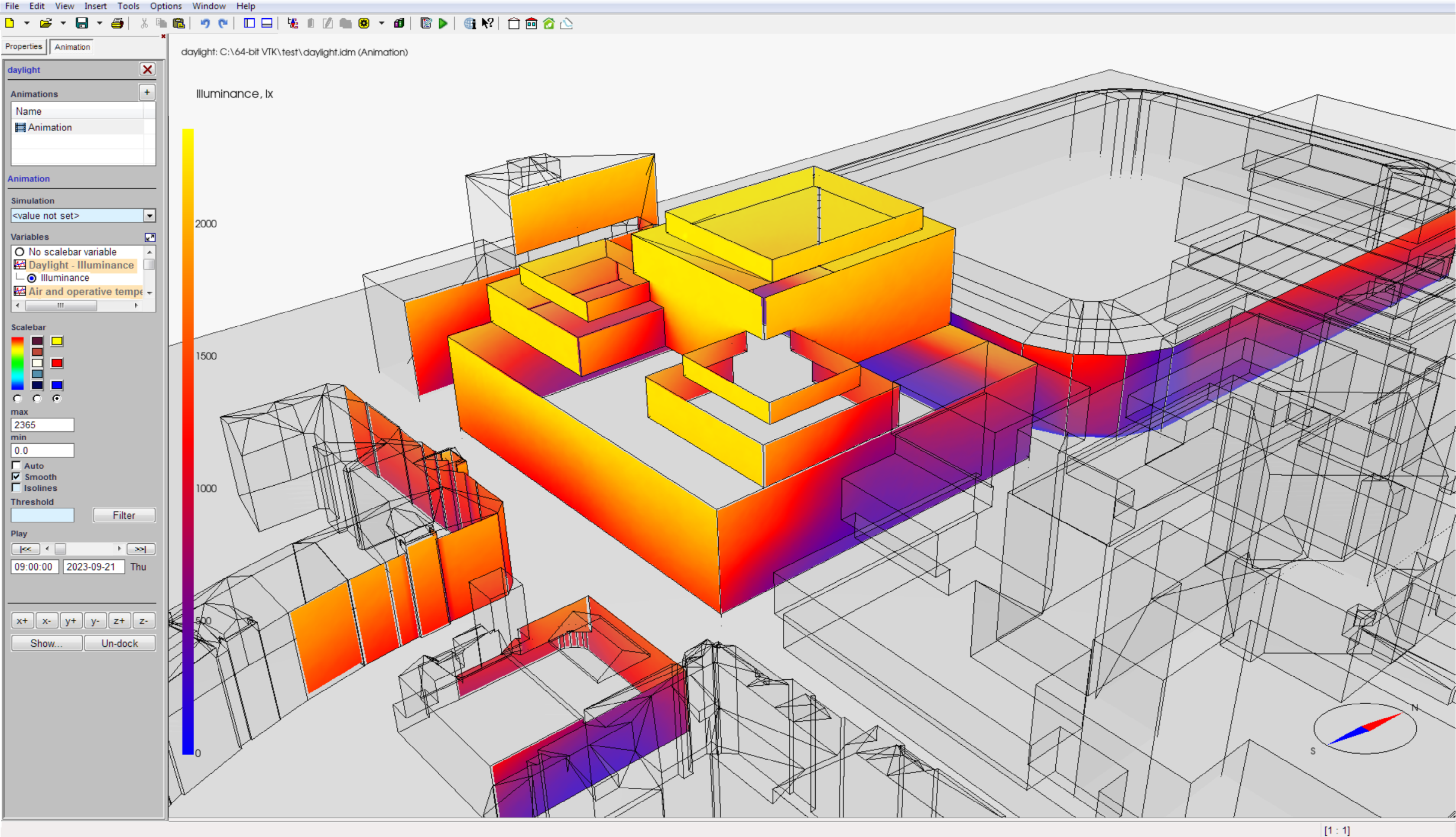

Uusi simulointitulosten 3D-animaatio (beta)

Simulointitulosten 3D-animointi on siirretty uudelle Animation-välilehdelle. Uudistuksen ansiosta huomattavasti suurempia malleja ja simulointituloksia voidaan visualisoida aiempaa tehokkaammin.

Uuden toiminnon avulla voidaan:

• Visualisoida aiempaa huomattavasti suurempia malleja ja simulointituloksia parannetun 3D-suorituskyvyn ansiosta.
• Luoda ja tallentaa haluttu määrä animaatioita. Animaatiokohtaisesti voidaan tallentaa:
  • visualisoitava muuttuja ja simulointityyppi, josta tulos on peräisin
  • tarkasteluajankohta
  • väriasteikon asetukset ja raja-arvo
  • katselukulma ja leikkaustaso
  • näkymän asetukset, kuten visuaalinen suodatus, seinien paksuus, röntgennäkymä, rautalankamalli ja taustaväri.

Parannettu muistinhallinta (beta)

Kuvaajien käsittely ja 3D-tulosten visualisointi on erotettu omaksi prosessikseen. Tämä mahdollistaa suurempien mallien, tulosaineistojen ja kuvaajien visualisoinnin.

¹ Sisältyy Expert-versioon.

Uutta versiossa 5.0

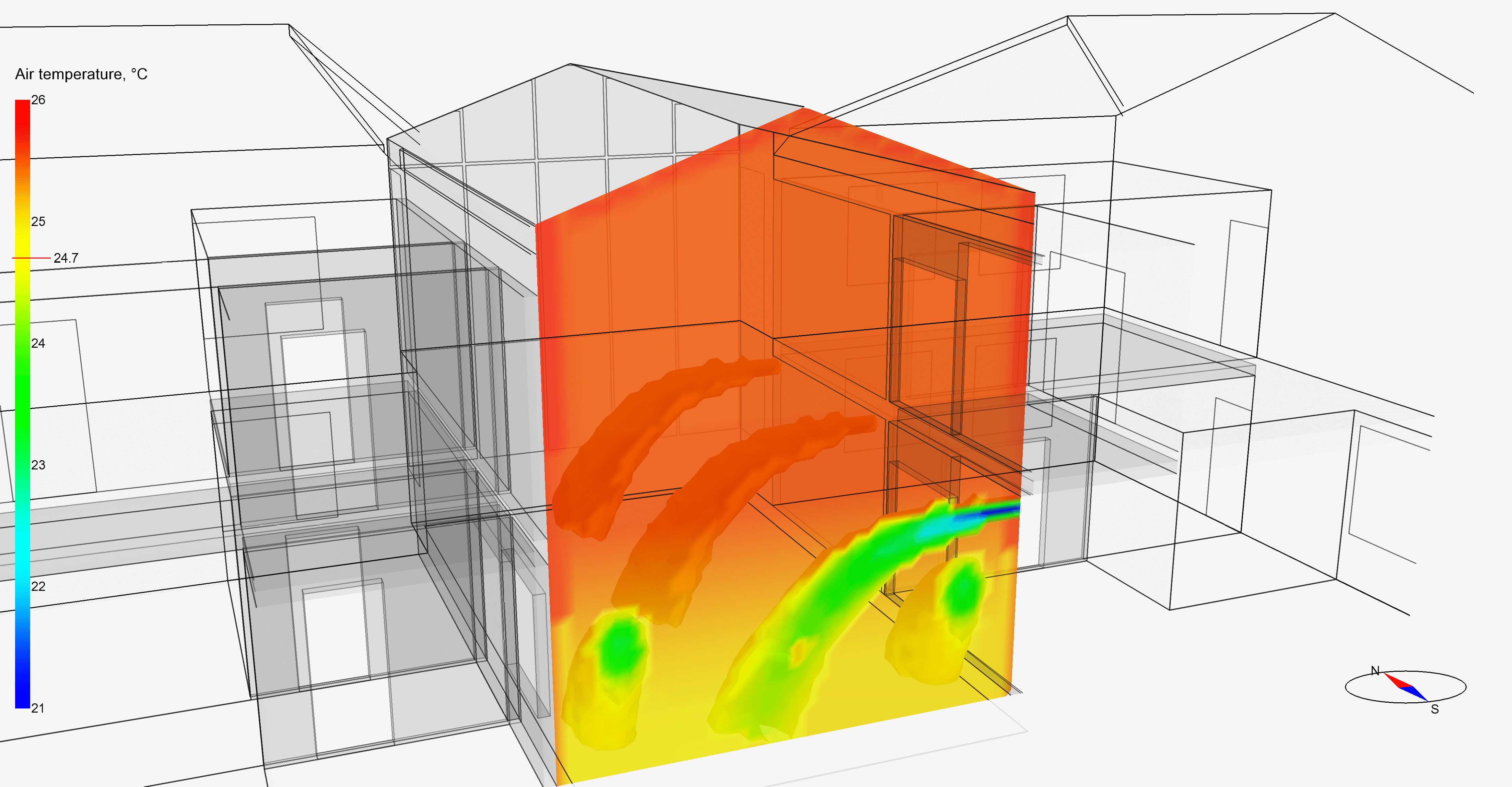

Uusi vyöhykemalli yksityiskohtaiseen sisäilmastoanalyysiin

Uusi vyöhykemalli mahdollistaa sisäilmasto-olosuhteiden yksityiskohtaisen tarkastelun vapaamuotoisissa tiloissa. Tuloksia voidaan visualisoida vyöhykkeen tilavuuden kattavassa 2D- tai 3D-laskentaverkossa. Tarkasteltavia suureita ovat muun muassa ilman lämpötila ja nopeus, operatiivinen lämpötila, vetoriski, CO₂-pitoisuus sekä PPD- ja PMV-indeksit.

Mallin keskeisiä ominaisuuksia:

• Yksityiskohtainen säteilylämmönsiirron laskenta myös geometrialtaan monimutkaisissa ja ei-konvekseissa tiloissa. Pitkäaaltoisen ja diffuusin auringonsäteilyn vaihto lasketaan yksityiskohtaisten näkyvyyskertoimien avulla pintojen välillä sekä pintojen ja henkilöiden välillä.
• Ilman lämpötilakerrostumisen mallinnus huomioiden suihkuvirtaukset, nostevirtaukset ja seinävirtaukset, kuten talvella ikkunan läheisyydessä syntyvä kylmä ilmavirtaus.
• Operatiivisen lämpötilan laskennassa voidaan huomioida myös suora ja diffuusi lyhytaaltoinen säteily.
• Laitteet ja muut lämpökuormat voidaan sijoittaa haluttuun kohtaan vyöhykkeessä.
• Anturit voidaan sijoittaa vyöhykkeen tiettyihin pisteisiin, jolloin tuloksia voidaan tarkastella paikallisesti.

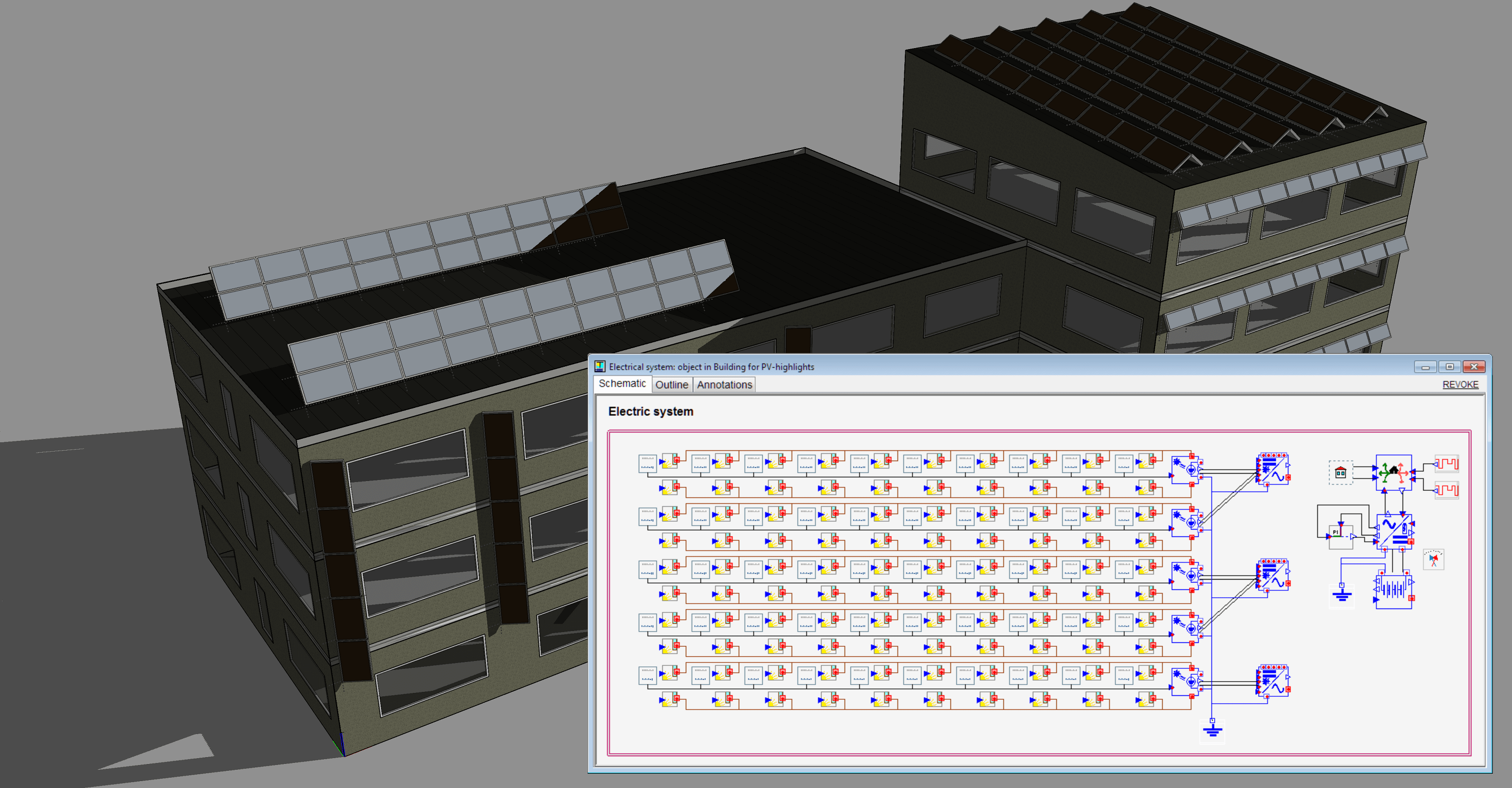

Aurinkosähköjärjestelmät ja akkuvarastot

Uusi työkalu mahdollistaa rakennukseen integroitujen aurinkosähköjärjestelmien yksityiskohtaisen analysoinnin. Malliin voidaan sijoittaa useita PV-paneeliryhmiä eri paikkoihin, ja varjostuksen vaikutus sähköntuotantoon voidaan laskea kennotasolla. Laskennassa huomioidaan sekä paneelirivien keskinäinen varjostus että ympäröivien kohteiden aiheuttamat varjostukset.

Keskeisiä ominaisuuksia:

• AC-moduulit, joissa PV-moduuliin on yhdistetty mikroinvertteri.
• DC-moduulit sarjakytkennässä ja erilaiset DC-optimoijaratkaisut.
• DC-optimoijien käyttö vain varjostuvissa moduuleissa.
• Invertterin tehonrajoituksen sekä tulojen välisen kuormanjaon huomiointi.
• Akkuvarastot ja käyttäjän määritettävissä oleva akun käyttöstrategia.
• Energianhallintajärjestelmä akun latauksen ja purkamisen sekä energiakaupan ohjaukseen.
• Rakennuksen ja PV-moduulien välisen lämpöteknisen vuorovaikutuksen huomiointi.
• Uusi sähköenergiaraportti sekä sähköjärjestelmän aikasarjojen helppo tallennus.
• ISO/FDIS 52000-1:2016(E), liite G mukaisten kuormituksen ja tuotannon yhteensopivuutta kuvaavien tunnuslukujen laskenta ja raportointi.

Parannuksia parametriajoihin

Parametriajojen käyttöliittymää on kehitetty tukemaan kaikkia käytettävissä olevia simulointityyppejä, mukaan lukien päivänvalosimuloinnit ja eri simulointityyppien yhdistelmät.

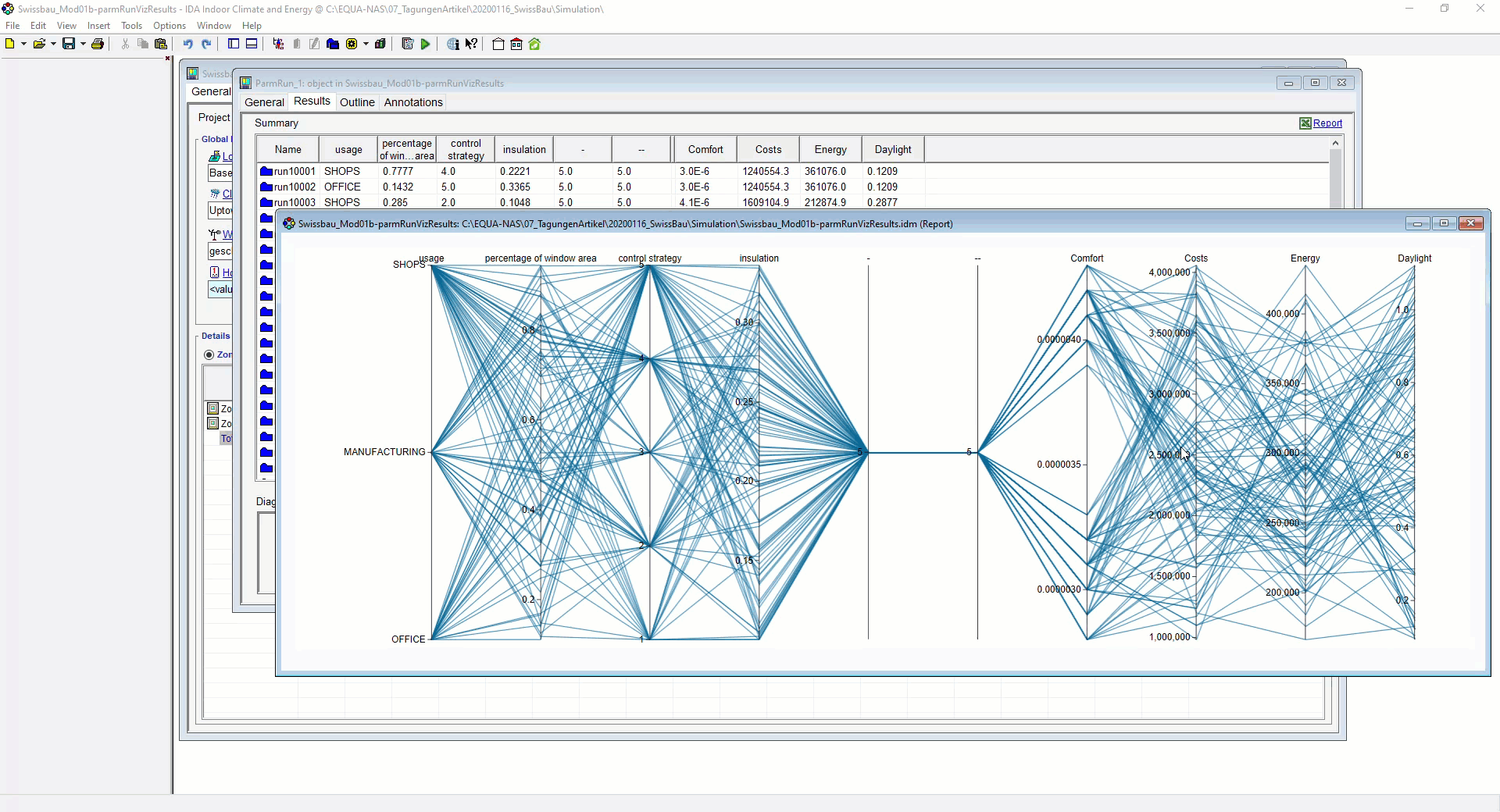

Tulosten analysointiin on lisäksi lisätty rinnakkaiskoordinaattikuvaaja (Parallel Coordinates Plot), joka helpottaa useiden parametrien ja simulointitulosten välisten yhteyksien tarkastelua.

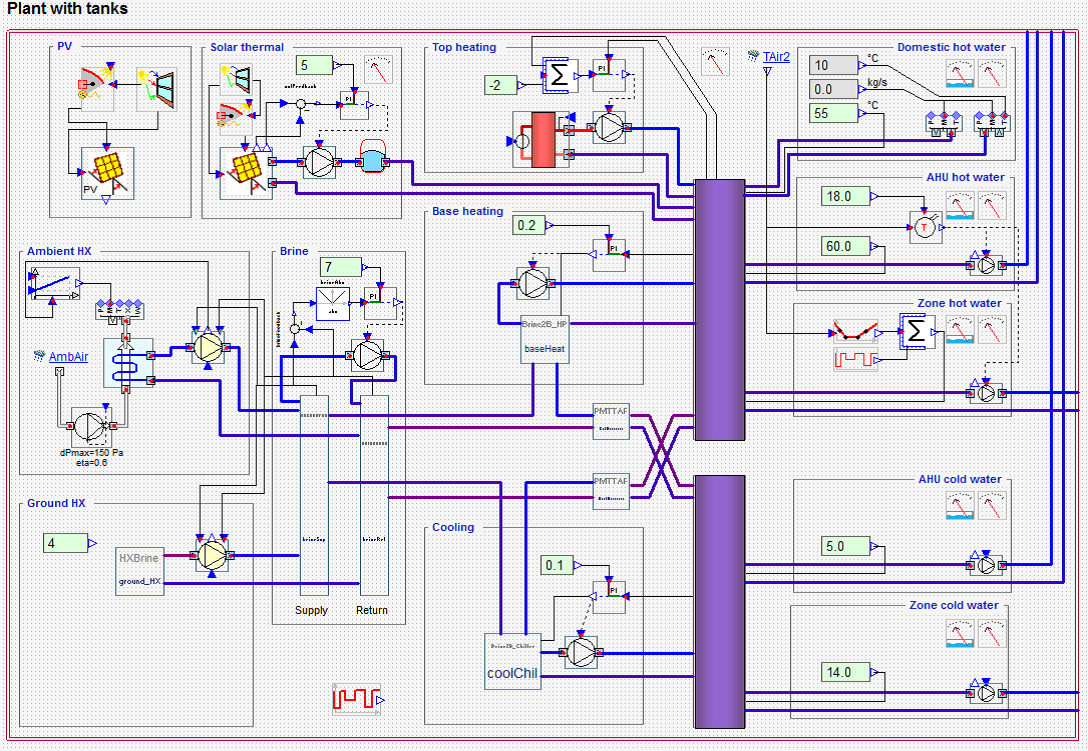

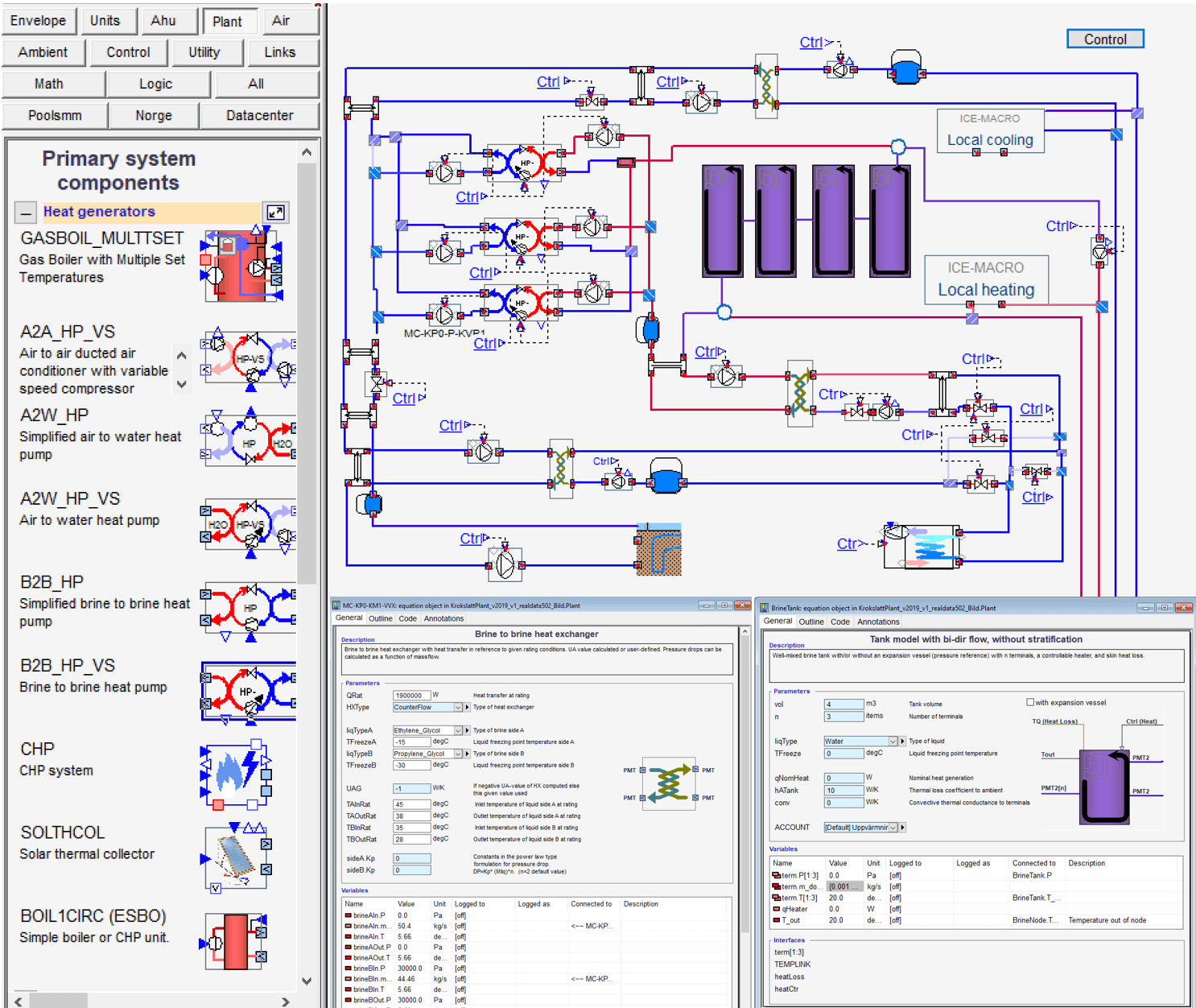

Parannettu laitosjärjestelmien mallinnus

Laitosjärjestelmien mallinnusta on kehitetty sekä helpommaksi että monipuolisemmaksi. Uudet komponentit ja työkalut tukevat erityisesti putkiverkostojen ja laajempien energiajärjestelmien mallintamista.

Keskeisiä parannuksia:

• Uusi virtaussolmumalli yksi- ja kaksisuuntaisille virtausreiteille.
• Tulppavirtaus- ja differenssimenetelmään perustuvat kaksisuuntaiset putkistomallit esimerkiksi kaukolämpöverkkojen mallintamiseen.
• Uusi komponenttivalikoima, jossa valitut komponentit on ryhmitelty toimintojensa mukaan.
• Piirien tarkistustoiminnot, joiden avulla mallinnusvirheet voidaan tunnistaa helpommin.
• Uudistetut käyttöliittymät helpottavat komponenttien tärkeimpien parametrien ja tallennettavien muuttujien löytämistä sekä komponenttien toiminnan ymmärtämistä.
• Tuotetietokannan tuki useille komponenteille, kuten lämpöpumpuille, aurinkolämpökeräimille ja pumpuille.

 Uudet lämpöpumppu- ja vedenjäähdytinmallit

IDA ICE 5.0 sisältää uuden mallin tehosäädettäville lämpöpumpuille ja vedenjäähdyttimille. Malli perustuu kompressorin suorituskykyä kuvaaviin EN 12900- ja ARI 540 -standardien mukaisiin polynomeihin.

Mallilla voidaan kuvata tarkasti useita erilaisia kompressoriratkaisuja, kuten vakionopeuksisia ja kierroslukusäädettyjä kompressoreita sekä tandem- ja moniportaisia järjestelmiä.

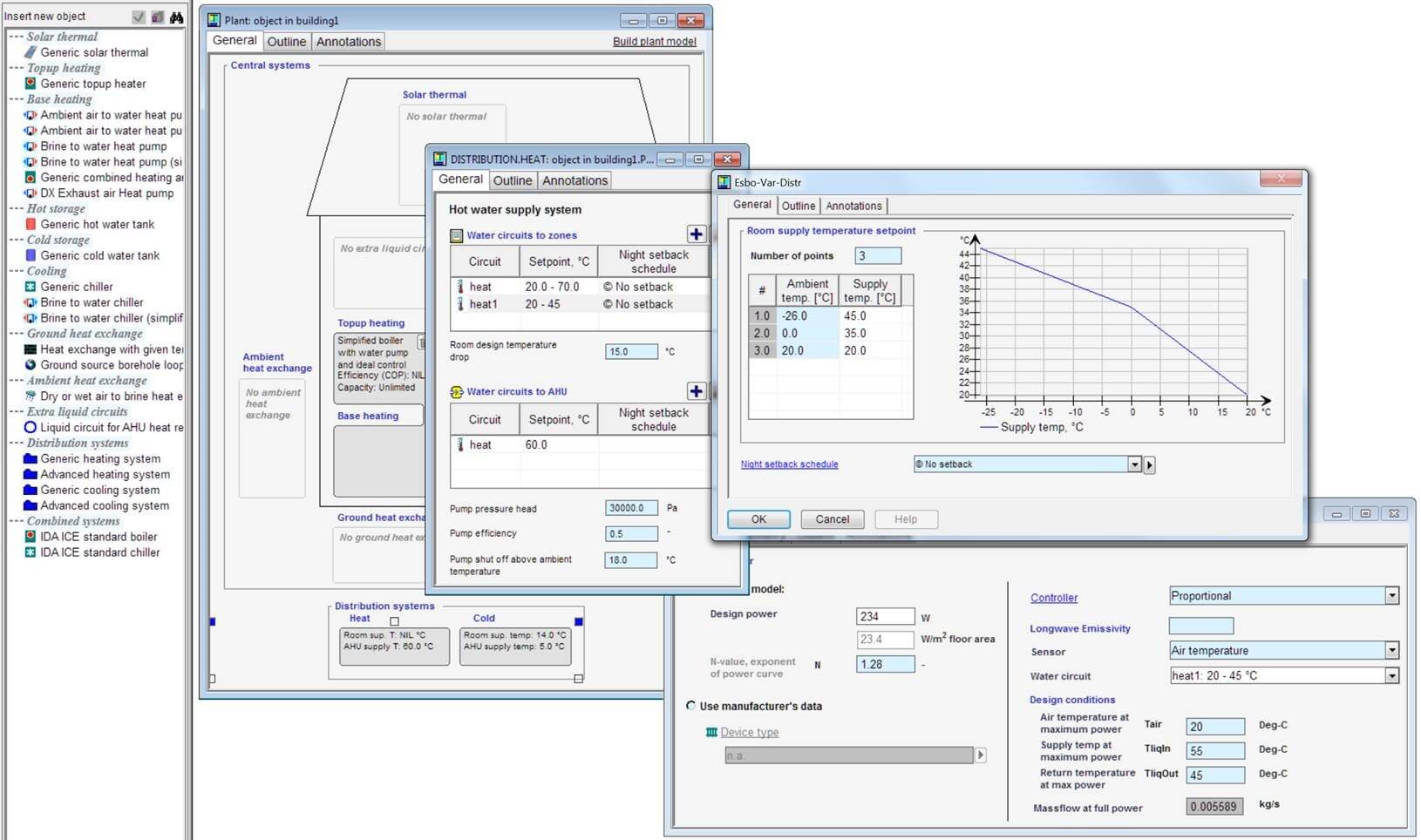

Useita lämmitys- ja jäähdytysveden jakelupiirejä

Laitosjärjestelmään voidaan nyt lisätä rajaton määrä lämmitys- ja jäähdytysveden jakelupiirejä. Eri piireissä voidaan käyttää erilaisia menoveden lämpötiloja ja liittää ne haluttuihin tilalaitteisiin tai ilmanvaihtokoneisiin.

Näin samassa rakennuksessa voidaan mallintaa joustavasti useita eri lämpötilatasoilla toimivia lämmitys- ja jäähdytysjärjestelmiä.

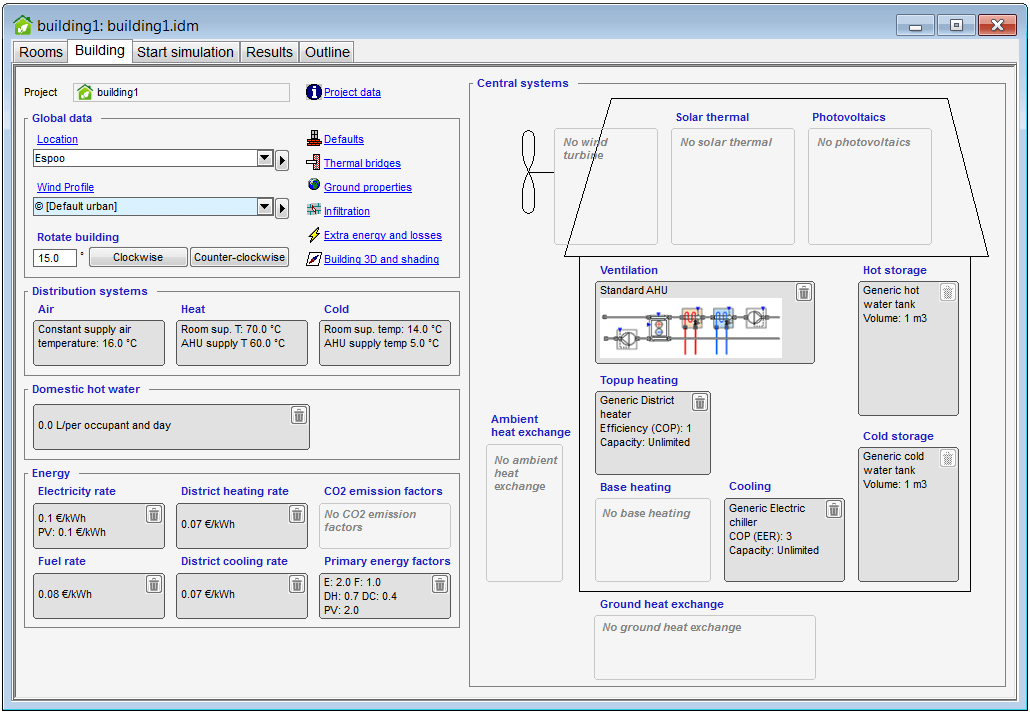

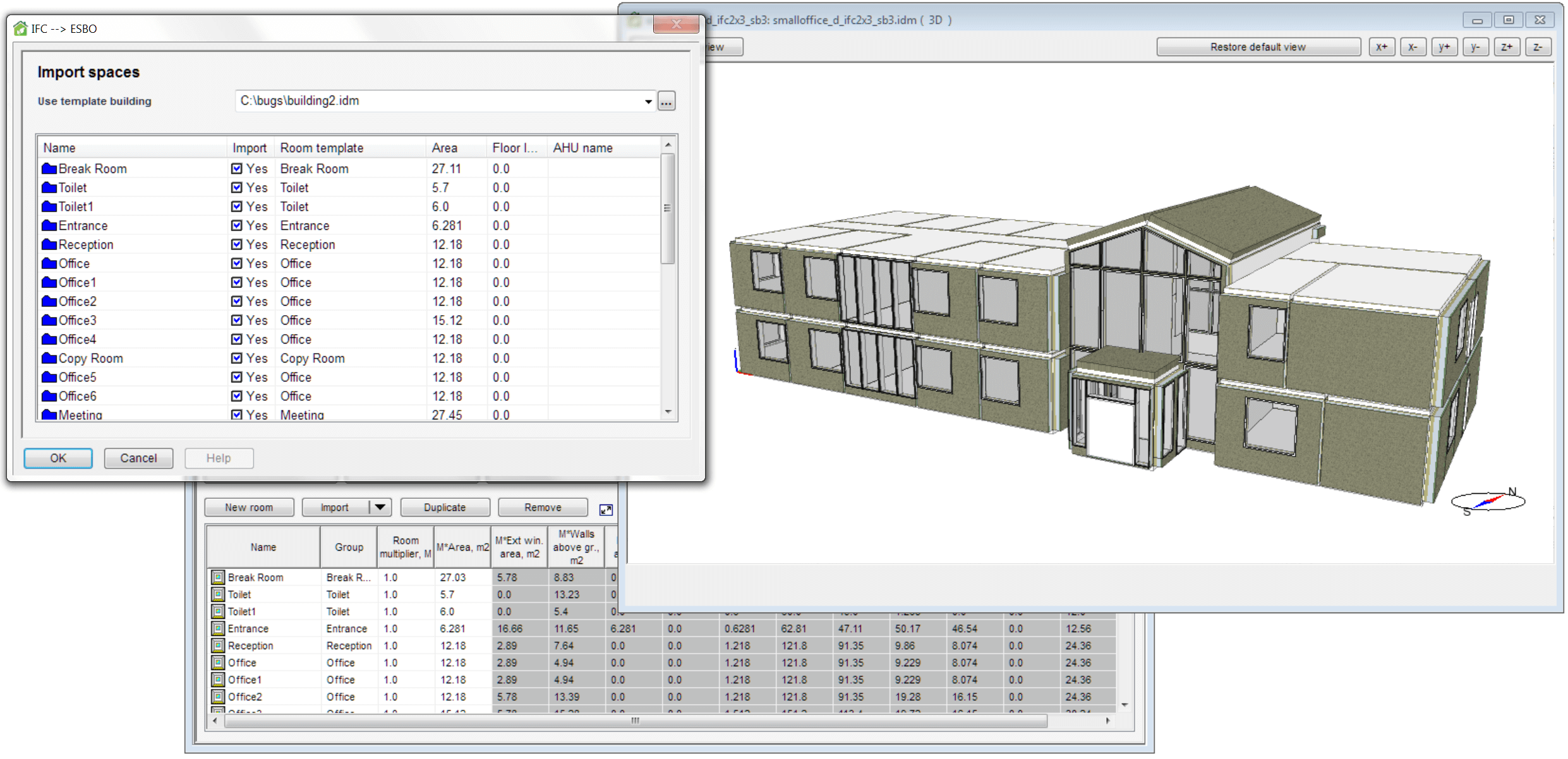

Parannettu BIM-tiedonsiirto (vain ESBO)

Vyöhykkeiden geometria voidaan tuoda CAD-ohjelmistoissa, kuten DDS-CADissa ja MagiCADissa, luoduista malleista, ja simulointitulokset voidaan viedä takaisin CAD-ohjelmistoon. Menetelmä tukee CAD-ohjelmistoja, jotka pystyvät tuottamaan tilat ja tilarajat sisältäviä IFC-tiedostoja.

ESBOon on lisäksi lisätty vyöhykemallit (Zone Templates). Vyöhykemalleihin voidaan määrittää valmiiksi esimerkiksi rakenteet, pintamateriaalit, ikkunatyypit, sisäiset lämpökuormat, sisäilmastostandardit ja tilalaitteet. BIM-tuonnin yhteydessä nämä tiedot haetaan automaattisesti vyöhykemalleista. Toimintoa voidaan käyttää sekä IFC-tuonnissa että uusien liitännäisten kanssa.

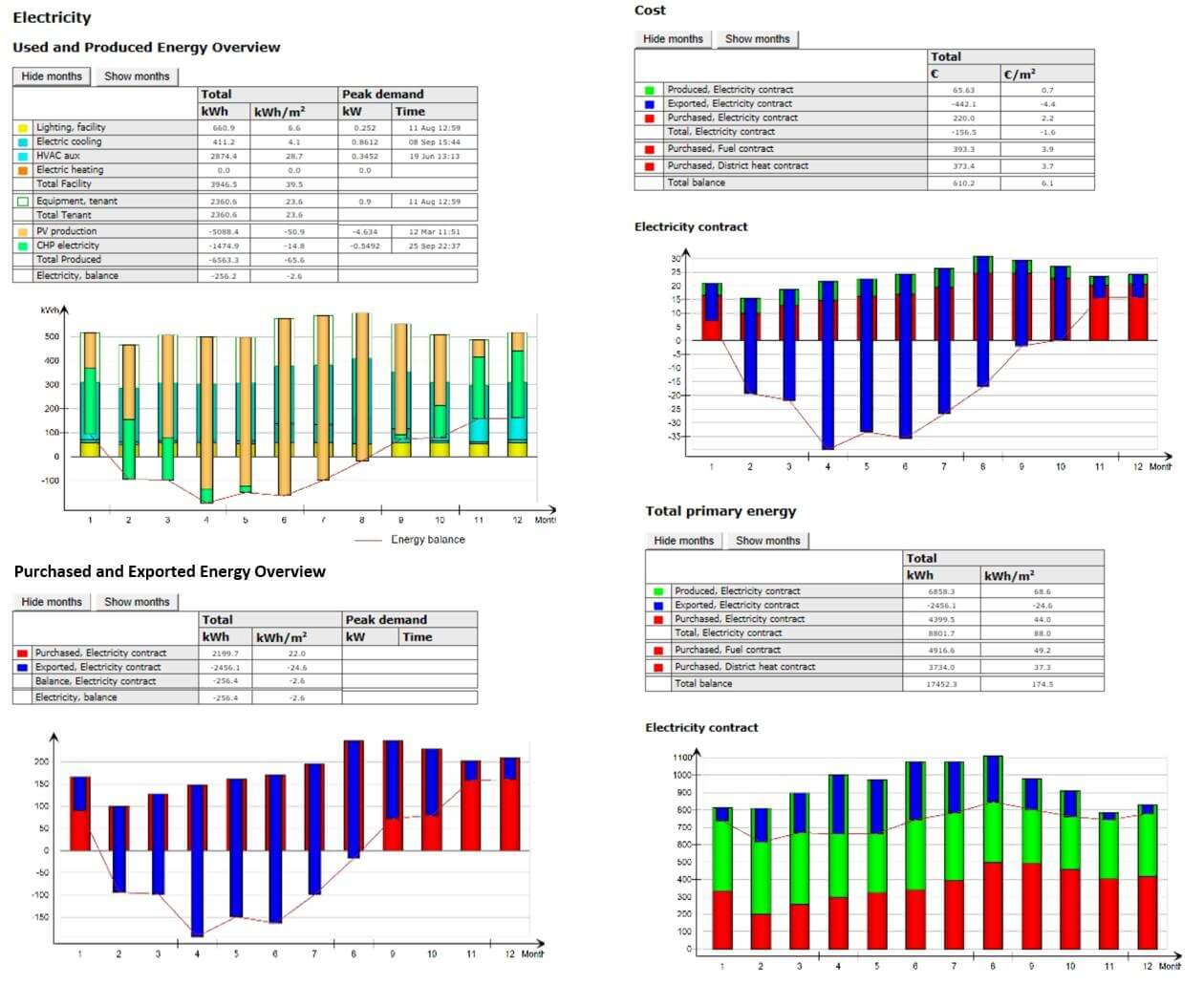

Uusi Delivered Energy -raportti energiantuotannolle ja energian viennille

Uusi raportti antaa EN ISO 52000-1 -standardiin perustuvan kokonaiskuvan rakennuksen energiantarpeesta. Raportointi huomioi kulutetun energian lisäksi myös tuotetun, varastoidun, muunnetun ja rakennuksesta ulos viedyn energian.

Keskeisiä ominaisuuksia:

• Laajennetut energiamittarit mahdollistavat käytetyn, tuotetun, varastoidun ja muunnetun energian mittaamisen.
• Uusi Energy Trader -objekti kuvaa eri taloudellisia osapuolia, kuten energiayhtiötä, kiinteistön omistajaa, vuokralaisia tai PV-järjestelmän omistajaa, jotka voivat käydä energiakauppaa keskenään.
• Primäärienergia- ja CO₂-kertoimia voidaan käyttää arviointirajan ylittävien energiavirtojen, kuten sähkön, kaukolämmön, kaukojäähdytyksen ja polttoaineiden, ekologiseen painottamiseen.
• Energy Contract -objektilla voidaan määrittää osapuolten välisiä, myös ajasta riippuvia, energiakustannuksia.
• Kuukausittainen energiatase esittää energiamuodoittain käytetyn, tuotetun, ostetun ja ulos viedyn energian.
• Energiakustannuksia voidaan tarkastella kuukausittain eri osapuolille.
• Raportti sisältää kokonaisprimäärienergian, uusiutumattoman primäärienergian sekä CO₂-päästöt.

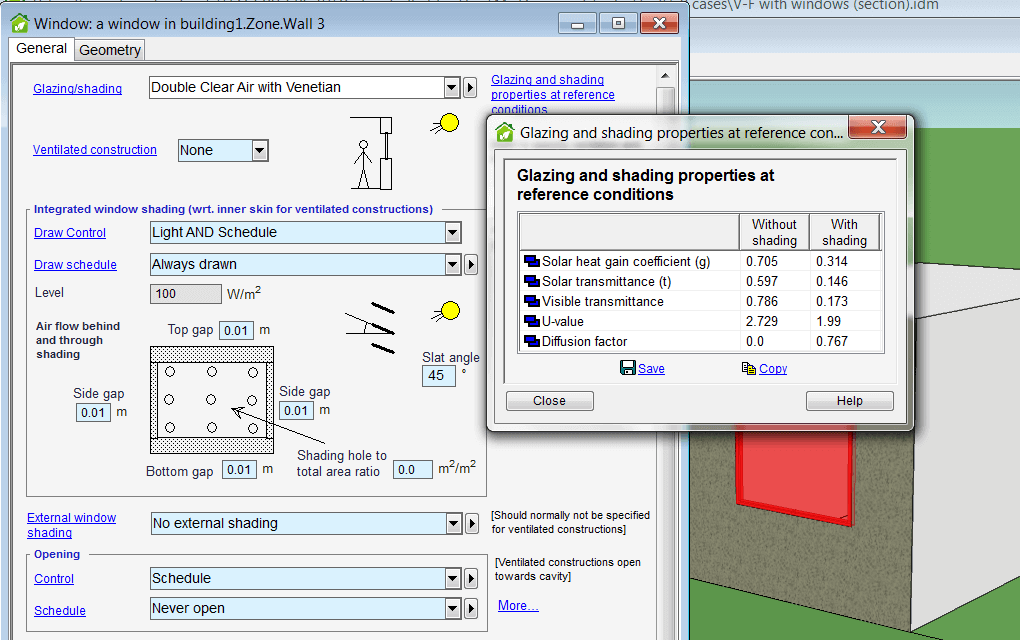

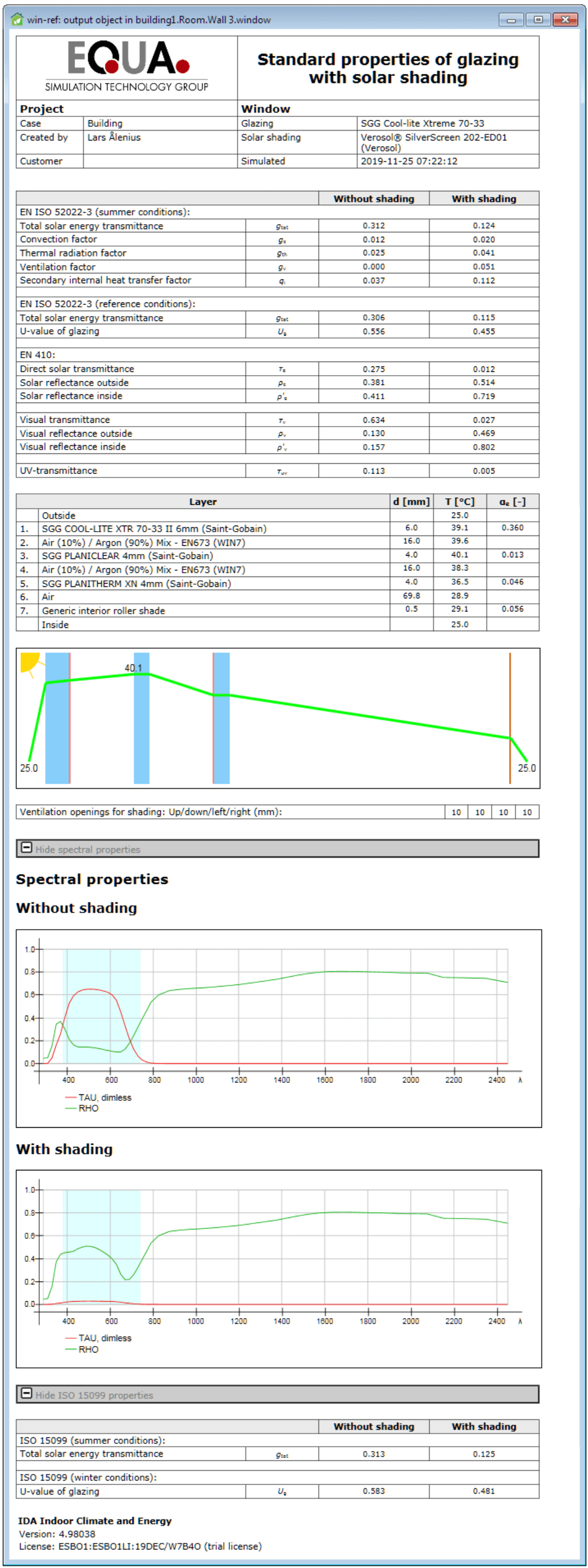

Uusi lasitusraportti

Uusi yksityiskohtainen lasitusraportti esittää lasituksen ominaisuuksia standardien EN ISO 52022-3, EN 410 ja ISO 15099 mukaisten laskentamenetelmien perusteella.

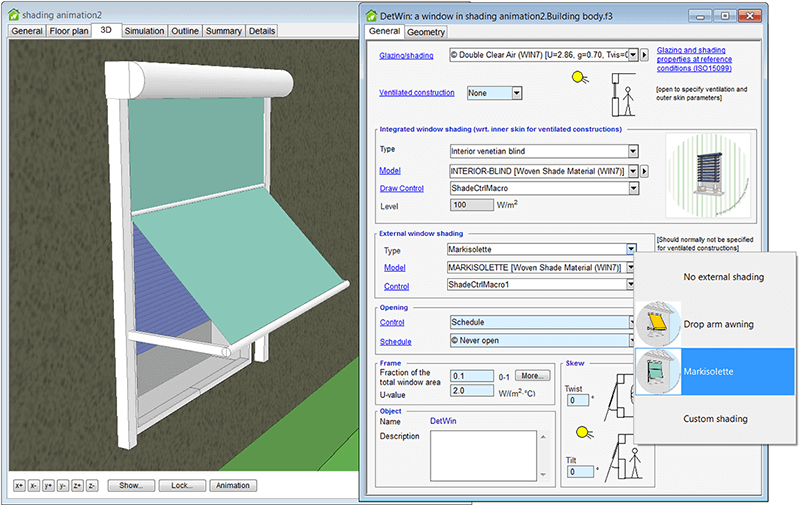

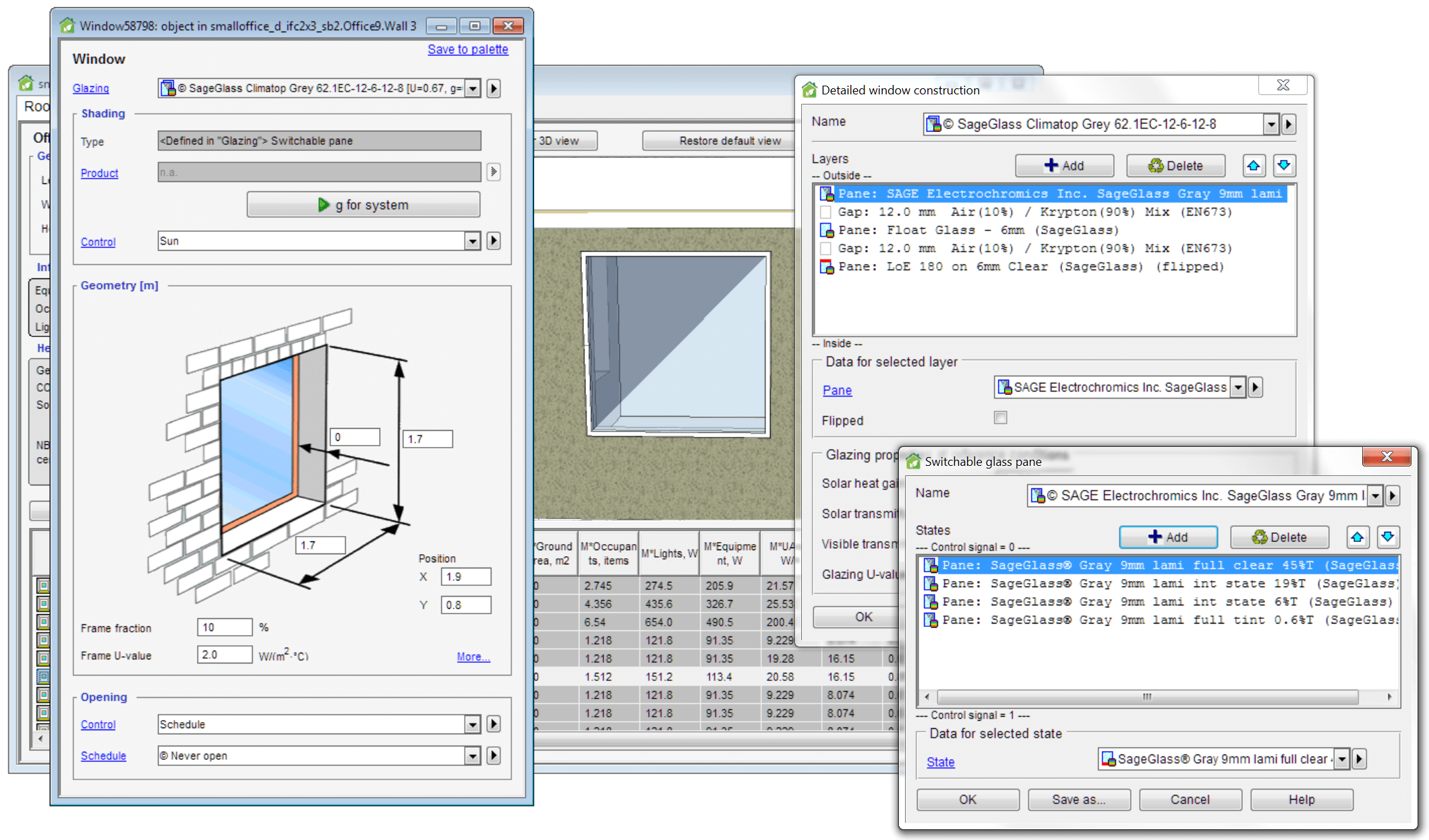

Uusia integroituja aurinkosuojatyyppejä

Yksityiskohtaiseen ikkunamalliin on lisätty kolme uutta valmista aurinkosuojatyyppiä: säätyvät lasit, kuten elektrokromiset lasit, sisäpuoliset pystylamelliverhot sekä ulkopuoliset pystylamellit.

Aurinkosuojamateriaalien valmistajatietoja voidaan hyödyntää mallinnuksessa, ja aurinkosuojat näkyvät myös rakennuksen 3D-näkymässä.

Uusia komponenttimalleja

IDA ICE 5.0 sisältää useita uusia ja parannettuja komponenttimalleja.

• Differenssimenetelmään perustuva maanalaisen kanavan malli, joka huomioi kosteuden tiivistymisen kanavan seinämille.
• Suuren pystysuuntaisen aukon malli uutta kerrostunutta vyöhykemallia varten.
• Energiavyöhykemallin Modelica-toteutus.
• Uusi jäähdytyspatterimalli, jossa märkä- ja kuivatoiminnan mallinnusta sekä virtaamasta riippuvaa UA-arvoa on parannettu.
• Parannettu aurinkokeräinmalli ja tuotetietokantatietue.
• Peräkkäisten aukkojen, kuten liukuovien, ohjaukseen tarkoitettu malli.
• Uudet venttiilimallit, jotka perustuvat venttiilien ominaiskäyriin.
• Uusi nestekiertoiseen lämmöntalteenottoon perustuva ilmanvaihtokone.
• Uusi suorapaisuntaan (DX) perustuvalla lämmöntalteenotolla varustettu ilmanvaihtokone.

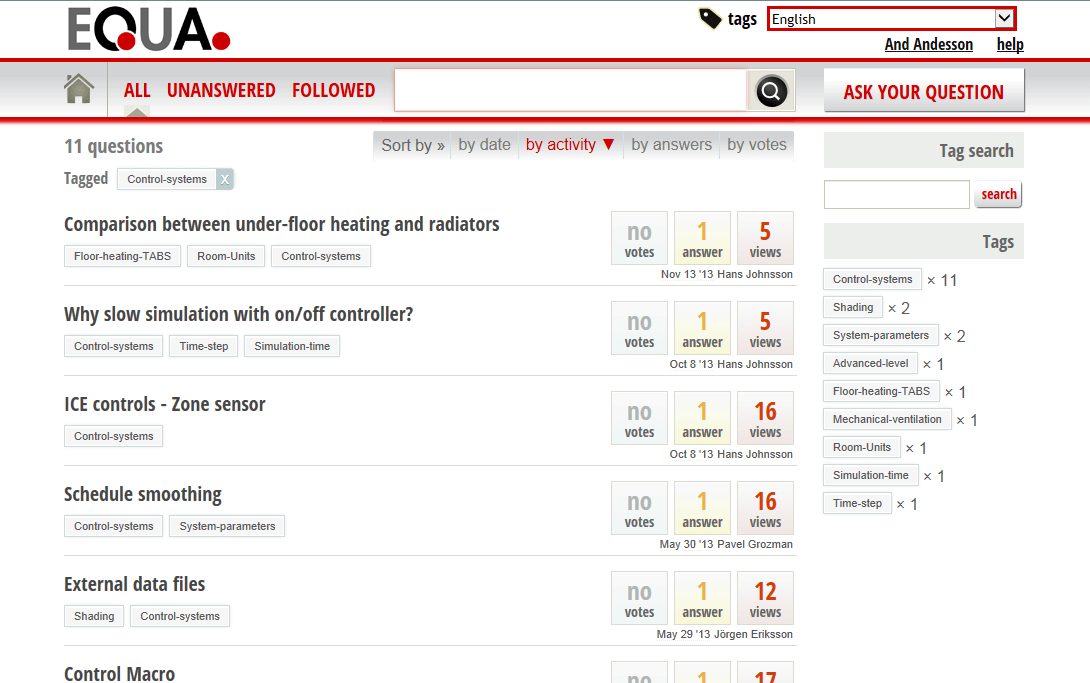

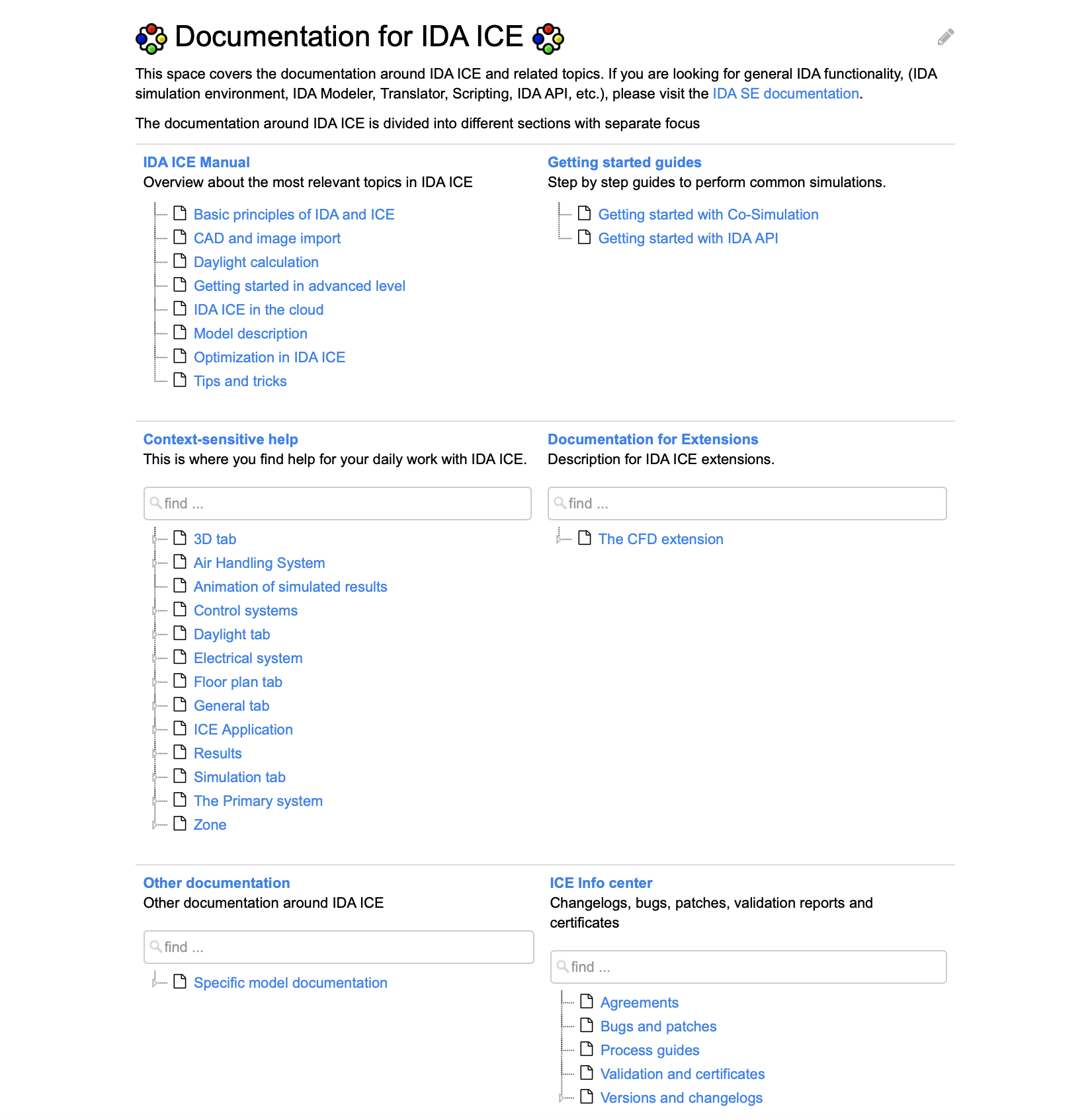

Uusi online help center

IDA ICE 5.0 kokoaa ohjelman dokumentaation yhteen verkkopohjaiseen EQUA WIKI -ohjekeskukseen.

Ohjekeskuksen voi avata suoraan IDA ICEstä painamalla F1, ja tarvittavia ohjeita ja dokumentaatiota voidaan etsiä hakutoiminnolla.

Käytettävyyden ja työskentelyn parannuksia

IDA ICE 5.0 sisältää suuren määrän käytettävyyttä ja työskentelyn tehokkuutta parantavia uudistuksia, joista monet perustuvat käyttäjiltä saatuihin kehitysehdotuksiin.

Keskeisiä parannuksia:

• Materiaalien kokonaismassan laskenta ja raportointi esimerkiksi elinkaariarviointeja (LCA) varten.

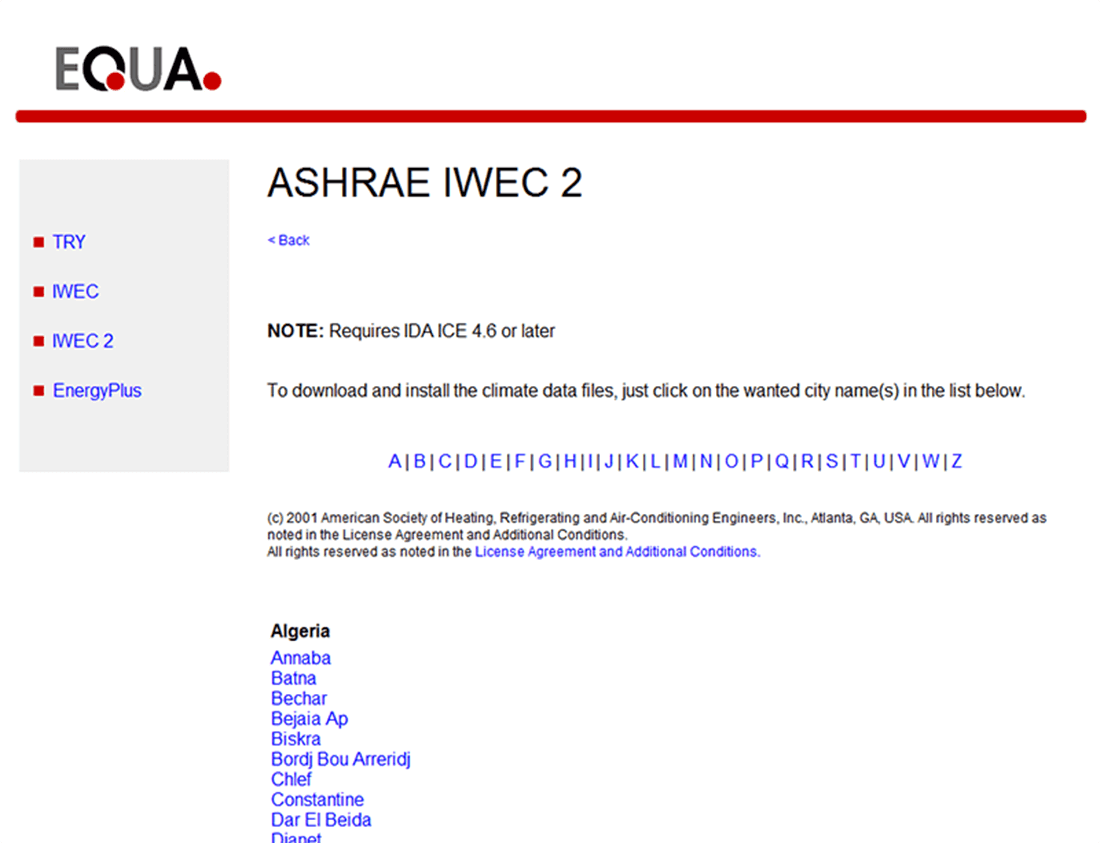

• Säätietojen latauspaikan valinta kartalta.
• Useimmat välilehdet ja ikkunat voidaan siirtää IDA ICEn pääikkunan ulkopuolelle, mikä helpottaa työskentelyä usealla näytöllä.
• Erikoissimuloinnit, kuten lämmitys- ja jäähdytystehon mitoitus, ovat käytettävissä myös Advanced-tasolla.
• Seinän osat, lämmitys- ja jäähdytyslattiat, ikkunat ja aukot voidaan määrittää vapaamuotoisiksi, esimerkiksi kolmion muotoisiksi ikkunoiksi.
• ICE-rakennuksissa voidaan käyttää ESBO-tyylistä oletuslaitosjärjestelmää IDA ICEn vakiokattilalla ja vedenjäähdyttimellä.
• Yksittäisten simulointien tulokset voidaan poistaa projektista.
• Ikkunoiden, aurinkosuojien ja PV-paneelien muodostamaa ruudukkoa voidaan muokata suoraan valintaikkunassa.
• Ohjelma varoittaa avattaessa projektitiedostoa, joka on tallennettu IDA ICEn aiemmalla versiolla.
• Resurssiluettelossa näytetään aiempaa enemmän tietoja.
• Kuvaajien työkaluvihjeitä on tarkennettu.
• Edistymispalkki näyttää kokonaisajan, kun simulointi suoritetaan useassa aikaosassa.
• Energiamittareita on uudistettu tukemaan muuttuvia ja uusia energiakertoimia.
• Kaikissa objekteissa on Annotations-välilehti käyttäjän omia muistiinpanoja varten.
• Parvekkeen eri osille voidaan määrittää erilaisia optisia ominaisuuksia.
• Automaattisesti muodostettuja mittausruudukoita ja käyttäjän määrittämiä mittausruudukoita voidaan käyttää samassa päivänvalolaskennassa.

Parannettu muistinhallinta

Simulointiratkaisija on päivitetty 64-bittiseksi, mikä mahdollistaa huomattavasti suurempien mallien simuloinnin ja suuremman muistimäärän hyödyntämisen. Aiemman 32-bittisen ratkaisijan noin 4 GB muistirajaan verrattuna 64-bittisen ratkaisijan teoreettinen muistiraja on noin 6 TB.

Myös 32-bittisen ratkaisijan käyttö on edelleen mahdollista.

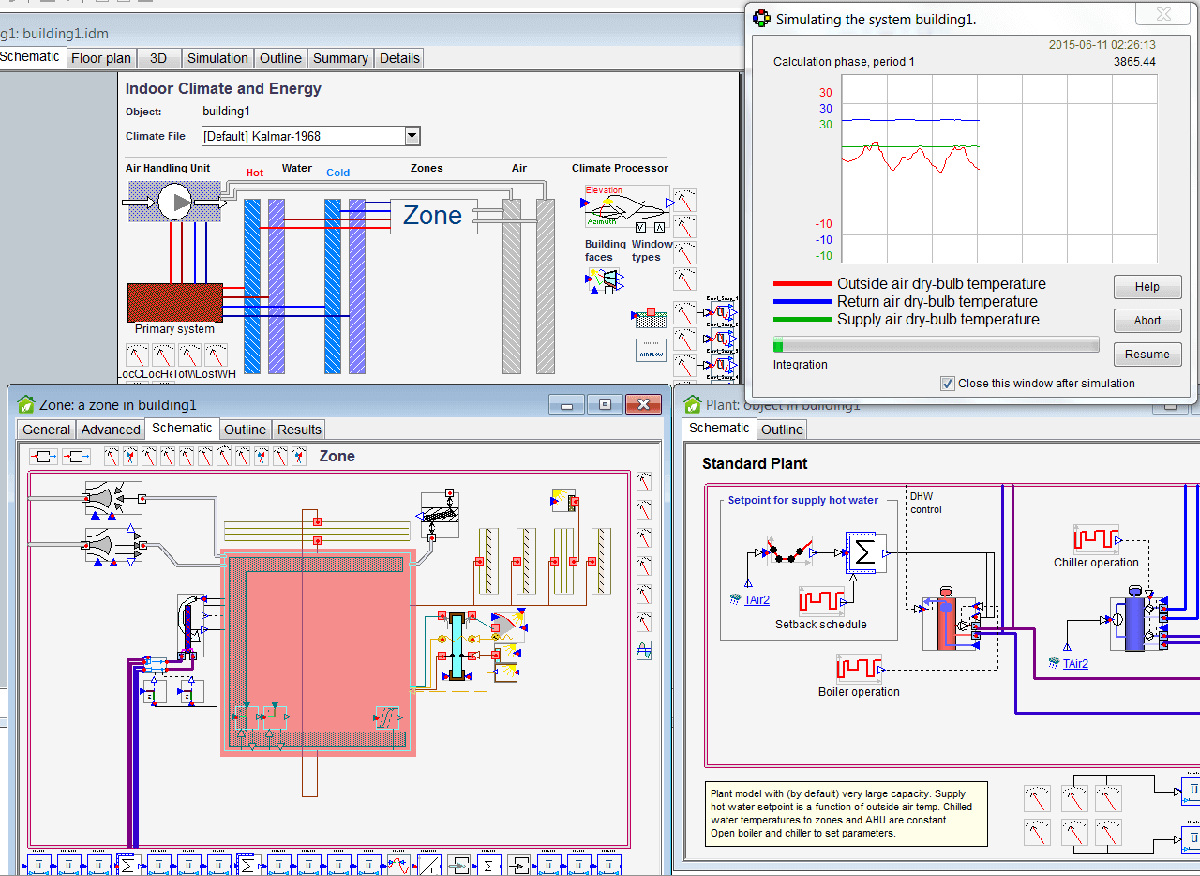

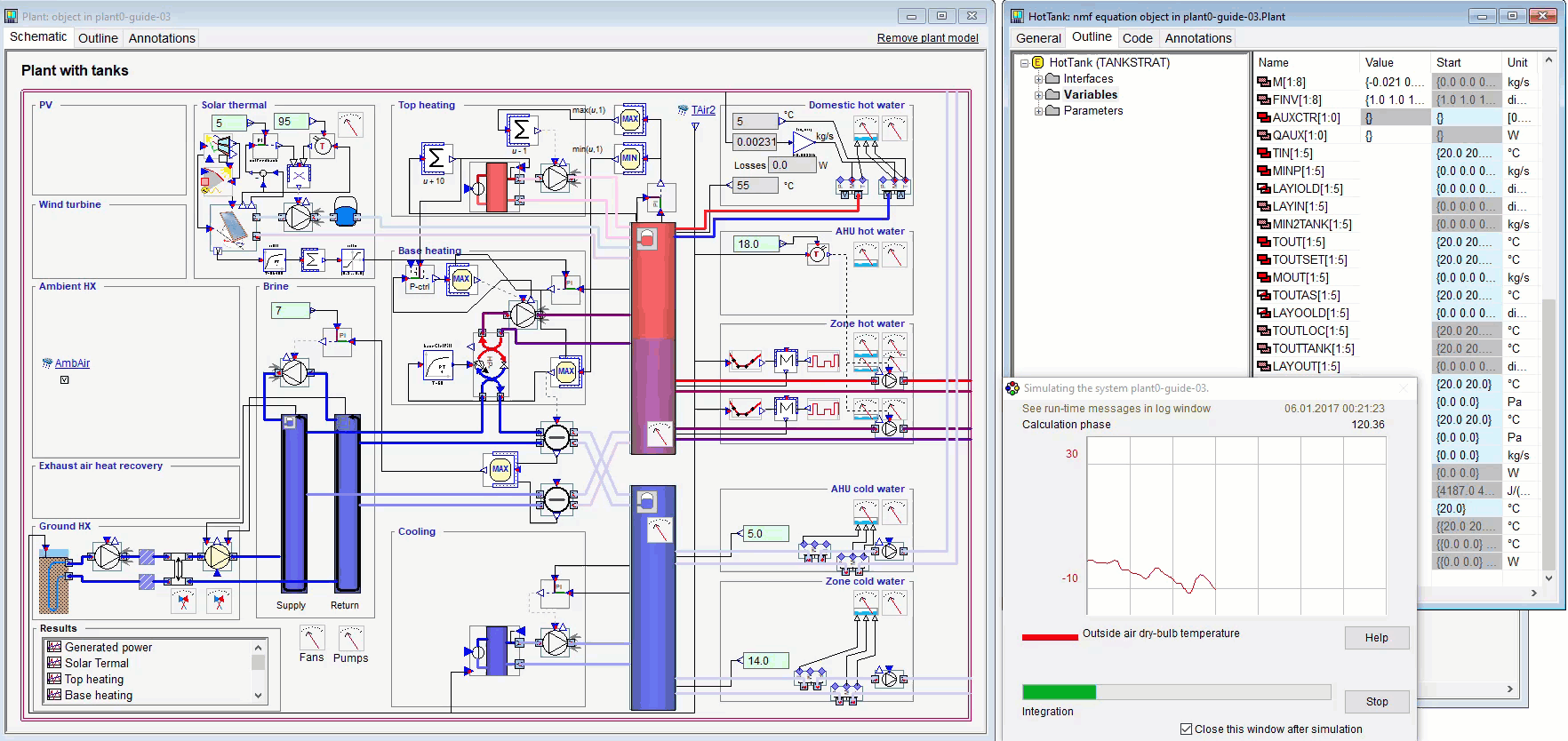

Simuloinnin reaaliaikainen seuranta

Advanced-tasolla muuttujien arvoja voidaan seurata simuloinnin aikana avaamalla komponentin rakenne. Kaavionäkymässä liitäntöjen tiedot päivittyvät lämpötilan ja massavirran mukaan.

Antureita voidaan lisätä suoraan 3D-näkymään. Muuttujien arvot voidaan näyttää antureiden yhteydessä tai visualisoida väreillä vyöhykkeissä ja tuodussa geometriassa. Näin mallin toimintaa ja olosuhteiden muuttumista voidaan seurata jo simuloinnin aikana.

Uutta versiossa 4.8

 Uudistettu Pohjapiirustus-välilehti

 Ikkunalasien ja verhomateriaalien tarkastelu aallonpituusalueittain

Ikkunalasien sekä ikkunoihin integroitujen aurinkosuojien (esim. kaihtimet) ominaisuudet lasketaan nyt sähkömagneettisen säteilyn eri aallonpituusalueille erikseen. Tarkastelu, joka huomioi ikkunoiden ja aurinkosuojien käyttäytymisen aallonpituuden funktiona, johtaa tarkempaan lopputulokseen kuin aallonpituudesta riippumaton tarkastelu. Modernien ikkunalasien ja aurinkosuojien tapauksessa ero saattaa olla jopa 10% luokkaa, ja epätarkempi tarkastelu voi vaikeuttaa parhaiden ikkunaratkaisujen löytymistä. Ikkunoiden ja varjostimien valmistajat voivat tuoda tuotteidensa spektriominaisuuksia ohjelman tietokantaan ja käyttäjät pystyvät hyödyntämään näitä tuotetietoja omissa malleissaan.

 Ylilämpenemisen tarkastelu

Ylilämpenemisen tarkastelu on uudenlainen simulaatiotyyppi. Siinä tarkastellaan korkeiden sisälämpötilojen esiintymistä tiloissa, joissa ei ole koneellista jäähdytystä, tai joissa sitä on vain rajoitetusti. Simulaatio etsii näille tiloille korkeiden sisälämpötilojen kannalta vuoden haastavimman päivän. Ylilämpenemisen kannalta hankalin ajankohta voidaan löytää joko ilman lämpötilan, operatiivisen lämpötilan tai PPD-indeksin suhteen tarkasteltuna (PPD = Percentage People Dissatisfied, lämpöolosuhteisiin tyytymättömien osuus).

 Optimointi IDA ICE -ohjelmassa (beta)¹

Simulaatioiden ja optimoinnin yhdistäminen ja suorittaminen samassa ohjelmassa on ilmeisen kätevää: simulointeihin pohjautuen voidaan optimoida esimerkiksi ikkunoiden ominaisuuksia, tuloilman lämpötilaa tai aurinkoenergiajärjestelmien kokoa ja suuntausta. Kuulostaa helpolta – ja uudessa IDA ICE 4.8:ssa simulaatioihin perustuva optimointi onkin helppoa myös käytännössä! Käyttäjä voi vaivattomasti valita päätösmuuttujat sekä tavoitefunktiot malleistansa ja tuoda ne ohjelman omaan optimointityökaluun. Käytössä on myös Monte Carlo -simulaatio sekä herkkyystarkastelu Morrisin menetelmällä.

Optimoinnissa ei tarvitse tyytyä valitsemaan mallista tiettyjä parametreja päätösmuuttujiksi ja toisia kohdefunktioiksi: IDA ICE:n visualisointityökalujen avulla käyttäjä voi helposti rakentaa omia komentosarjojaan (graphical scripting -toiminto). Malleista voidaan siis valita eri parametrien yhdistelmiä ja rakentaa niistä uusia optimoinnin päätösmuuttujia. Samalla tekniikalla voidaan myös muotoilla monimutkaisempia kohdefunktioita tai optimoinnin reunaehtoja.

 Pyörivä lämmönsiirrin

 Uusia kylmäsiltojen määrittelytapoja

Kunkin maan kansalliset kylmäsiltoja koskevat standardit perustuvat tietynlaisiin kylmäsiltojen ja rakennusvaipan määritelmiin, ja nämä määritelmät saattavat eri maissa poiketa toisistaan. IDA ICE 4.8 tarjoaa viisi erilaista kylmäsiltojen ja vaipan alan määritelmää, jotka on annettu ISO 10211 -standardin mukaisesti.

Valittu vaipan alan määritelmä visualisoidaan myös 3D-näkymässä, mikäli käyttäjä piirtää kolmiulotteisessa näkymässä seinän paksuuden näkyviin

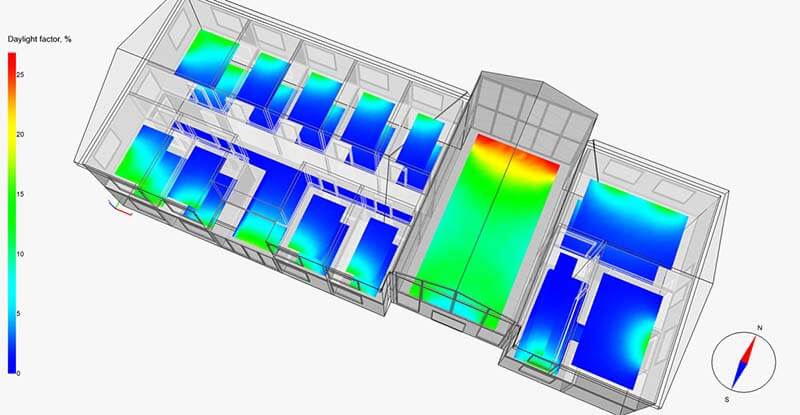

 Päivityksiä Päivänvalo -työkaluun²

 Parannuksia käytettävyyteen ja tuottavuuteen

 Uudentyyppisiä kiinteitä varjostusratkaisuja

Yksityiskohtaisessa ikkunamallissa voi nyt helposti ottaa käyttöön kolme uudenlaista varjostusratkaisua: mikrolamellit (varjostus riippuu kahdesta kulmasta), sälekaihtimet ikkunalasien välissä tai kalvoverhot ikkunalasien välissä. Ohjelman käyttäjä voi hyödyntää valmistajien varjostimille antamia tuotetietoja. Ikkunoiden varjostusratkaisut visualisoidaan 3D-näkymässä ja niiden liikkeet voidaan esittää animaationa.

 Parannuksia 3D-näkymään

 Vyöhykkeiden jakaminen ja yhdistäminen (beta)

Vyöhykkeet voi nyt jakaa pienemmiksi vyöhykkeiksi lisäämällä tilaa jakavan seinän tai lisäämällä uuden välipohjan halutulle korkeudelle. Tällä tavalla monimutkaisenkin muotoiset rakennukset on entistä helpompaa ositella vyöhykkeiksi.

Vyöhykkeitä voi myös yhdistää suuremmiksi vyöhykkeiksi. Uuden toiminnon avulla on kätevää muuttaa rakennuksen vyöhykejakoa: vyöhykkeiden yhdistäminen voi säästää niiden uudelleen piirtämisen vaivalta. Geometrialtaan monimutkaisia vyöhykkeitä voi myös olla alun alkaenkin helpompaa luoda pienempiä vyöhykkeitä yhdistelemällä.

 Parannettu IFC-mallien tuonti ja vienti³

IFC-mallien tuomista ja viemistä ohjelmaan on parannettu useilla tavoilla. Nyt myös simulointien tärkeimmät tulokset voidaan viedä ulos ohjelmasta IFC-muodossa. Ilmaisen IDA ICE Viewer -lisäosan avulla voidaan puolestaan tarkistaa, onnistuuko IFC-tiedostojen tuominen varsinaisen IDA ICE -ohjelman puolelle ongelmitta.

 Faasimuutosmateriaalit (beta)¹

 Uusi malli henkilöiden aiheuttamalle lämpökuormalle

IDA ICE laskee lämpöviihtyvyyden ISO 7730 -standardin mukaisesti. Ohjelman versiossa 4.7.1 ja sitä aiemmissa versioissa kylmissään olevan henkilön (PMV < 0) lämmönhukka oli suurempi kuin aineenvaihdunnasta saatava lämpö. Versiossa 4.8 sen sijaan säädetään henkilön vaatetuksen määrää, jotta PMV-indeksi saadaan lähelle nollaa, jolloin lämmönhukka pysyy yhtä suurena kuin aineenvaihdunnan tuottama lämpö. Muutos koskee vain henkilöistä aiheutuvaa lämpökuormaa, PMV- ja PPD-indeksien laskeminen säilyy ennallaan.

(PMV = Predicted Mean Vote, keskimääräinen lämpöaistimus; PPD = Predicted Percentage of Dissatisfied, lämpöolosuhteisiin tyytymättömien osuus)

 Ohjelmointirajapinta¹ (beta)

Ohjelmointirajapinnan (API, Application Programming Interface) avulla IDA ICE -ohjelmaa voidaan kutsua toisesta ohjelmasta käsin (esim. Python, Matlab, Excel, C++, Java). Socket-kommunikoinnin avulla IDA ICE -malleja voidaan ajaa myös etäältä. Käytössä on kirjasto Document Object Model -standardiin perustuvia funktioita, joiden avulla voidaan vuorovaikuttaa IDA-mallintajan tietorakenteiden kanssa Kaikki toiminnot, joita IDA ICE -ohjelmalla voidaan toteuttaa manuaalisesti, voidaan siis suorittaa myös etäältä. Mikäli simulaatioita halutaan ajaa etäyhteyden yli, tämä tulee huomioida lisenssisopimuksessa.

Sivun yläosaan

 ¹ Sisältyy Expert-versioon.

²Sisältyy Expert-versioon ja on saatavilla lisäosana perusversioon (Daylight).

³ Sisältyy Expert-versioon ja on saatavilla lisäosana perusversioon (BIM Import).

 Uutta versiossa 4.7

Päivänvalo¹

Päivänvalolaskentoja voi nyt suorittaa IDA ICE:n käyttöliittymässä käyttäen IDA:a rajapintana Radiance™ -valaistussimulointiohjelmistolle. Laskennan asettaminen ja suorittaminen on helppoa ja nopeaa. Voit laskea päivänvalokertoimia ja valaistusvoimakkuuksia haluamissasi vyöhykkeissä itse määrittämilläsi sisä- ja ulkopinnoilla. Voit asettaa eri taivasmalleja, kuten CIE standard sky:n ja Perez:n sääpohjaisen taivasmallin. Tuloksissa esitetään pinnalta mitattu keskiarvo, minimi, maksimi ja tasaisuus. Tuloksien visualisoinnissa voit tarkastella tuloksia värikoodattuna ja näyttää pinnan prosenttiosuuksia määrittämäsi raja-arvon molemmin puolin.

Rinnakkaisajo²

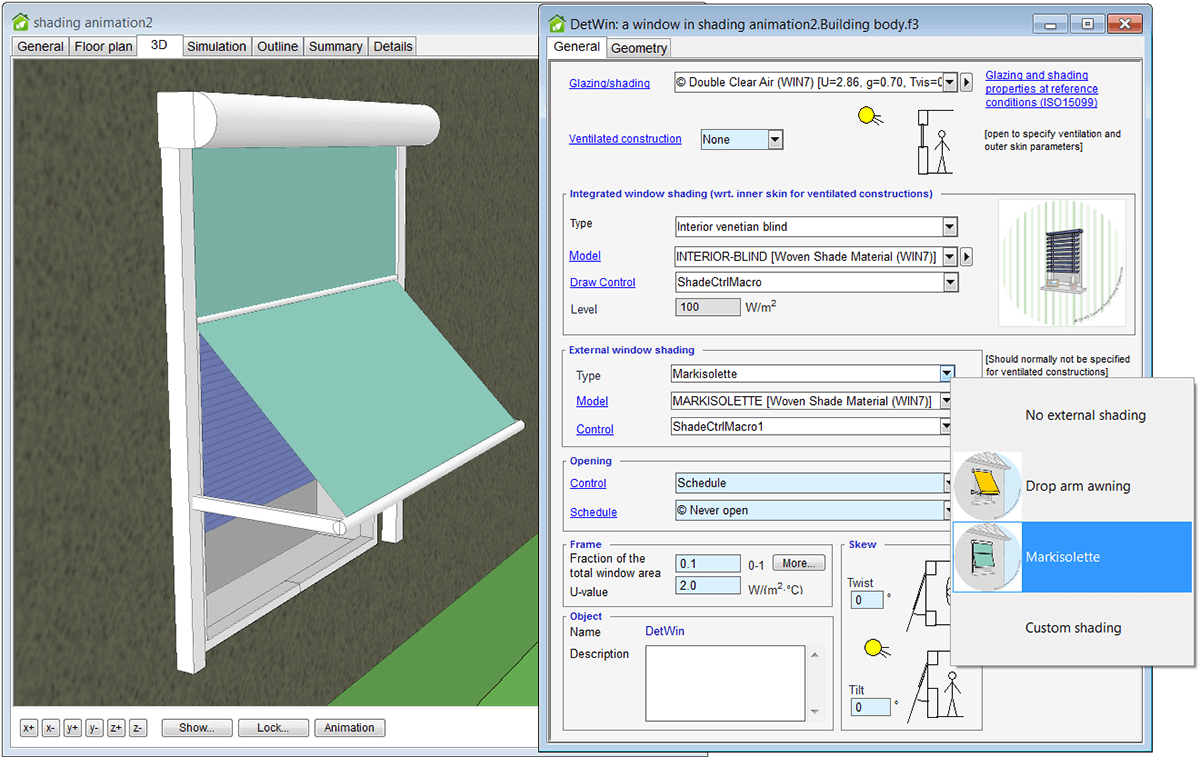

Ikkunat ja aurinkosuojaimet

Säädata

Uudenlainen jäähdytystarvesimulointi

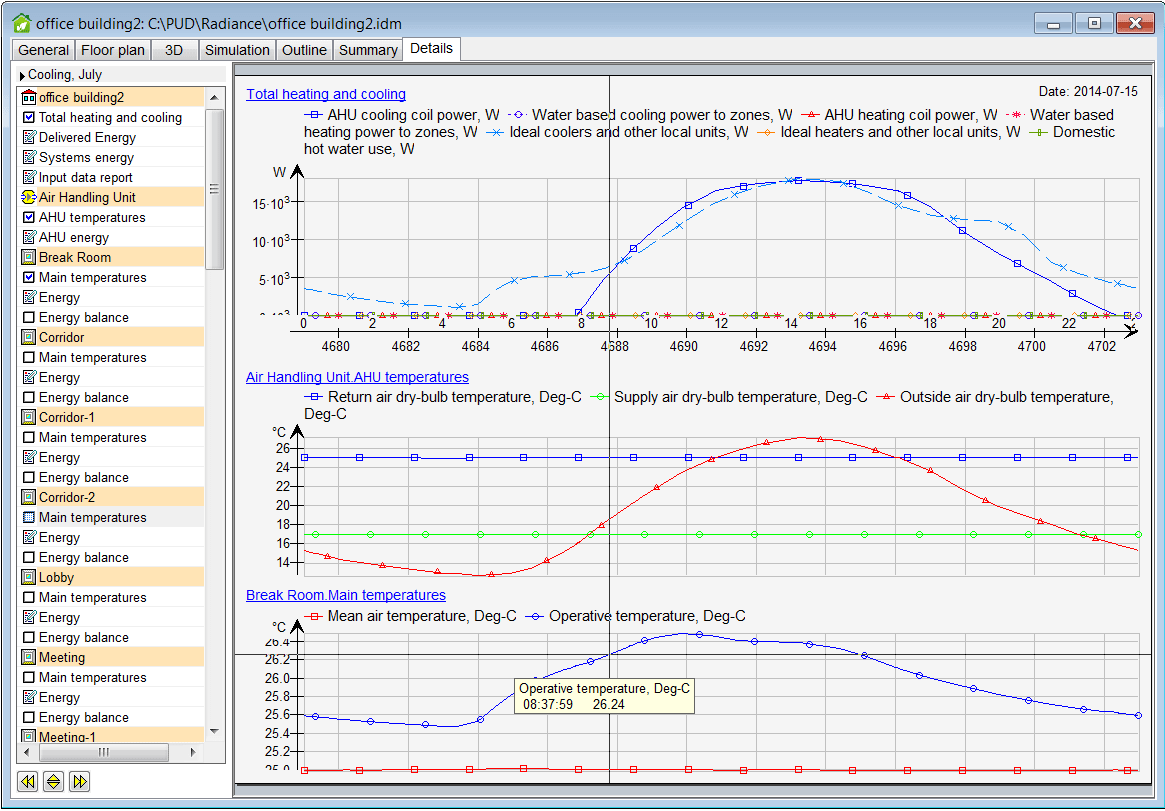

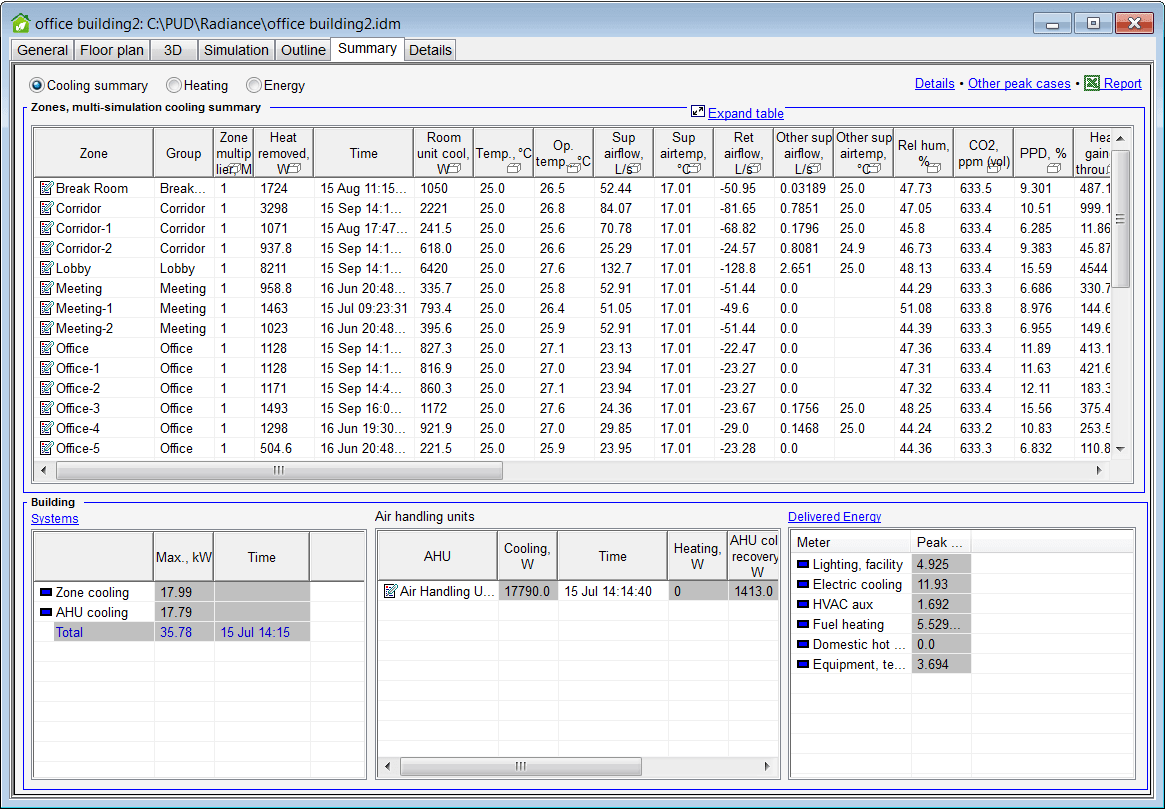

Tulokset

 Simuloi valitut vyöhykkeet

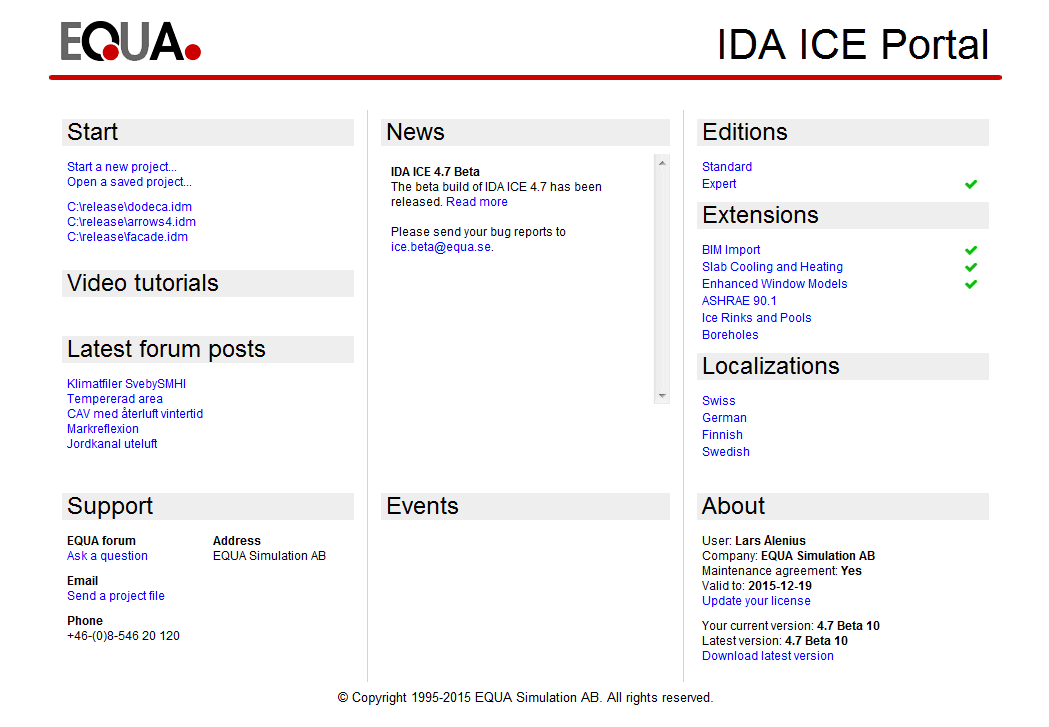

 IDA ICE -portaali

Päivitetty IFC tuonti³

Vyöhykkeiden yhdistäminen (beta)

Uusi ESBO versio

 VELUX EIC Visualizer Professional

Uusia ominaisuuksia perusversiossa

Matemaattisten mallien debuggaus²

Puhallinkonvektorimalli

  Pakattu tallennusmuoto

  Autotallennus

Kontrollimakrot²

Uutta versiossa 4.6

Uusi tukikeskus

Asiakastukijärjestelmää on parannettu. Päivitetyn käyttöoppaan, avusteiden ja opetusvideoiden lisäksi on rakennettu täysin uusi tietokanta/käyttäjäfoorumi, joka tarjoaa uuden tavan asiakastukeen. Uusi Lataus- ja infosivusto sisältää muutoslogeja, listan tunnetuista virheistä, validointiraportteja, sertifikaatteja ja muita dokumentteja.

Uusi säädatan latauskeskus ja tuettu tiedostomuoto

Uudesta latauskeskuksesta löydät helposti tarvitsemasi säädatat. Yli 3000 ASHRAE IWEC2 säätiedostoa on saatavilla.

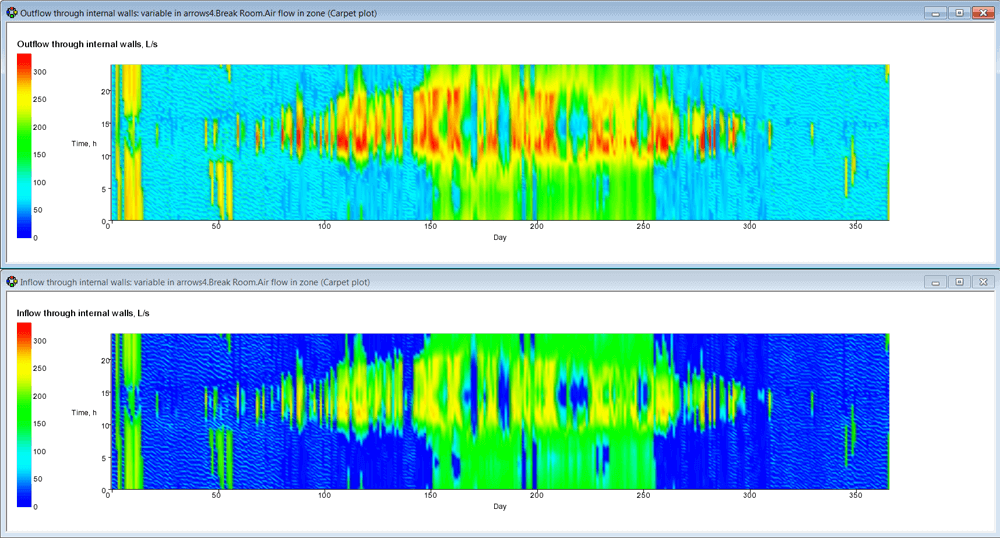

Diagrammitoiminnot

Lasitus ja varjostus yksityiskohtaisessa ikkunamallissa

Suunnittele lasitus- ja varjostusominaisuuksia yksityiskohtaisessa ikkunamallissa. Voit laskea lasitusrakenteen tärkeimmät parametrit sekä tallentaa ja käyttää niitä normaalissa ikkunamallissa.

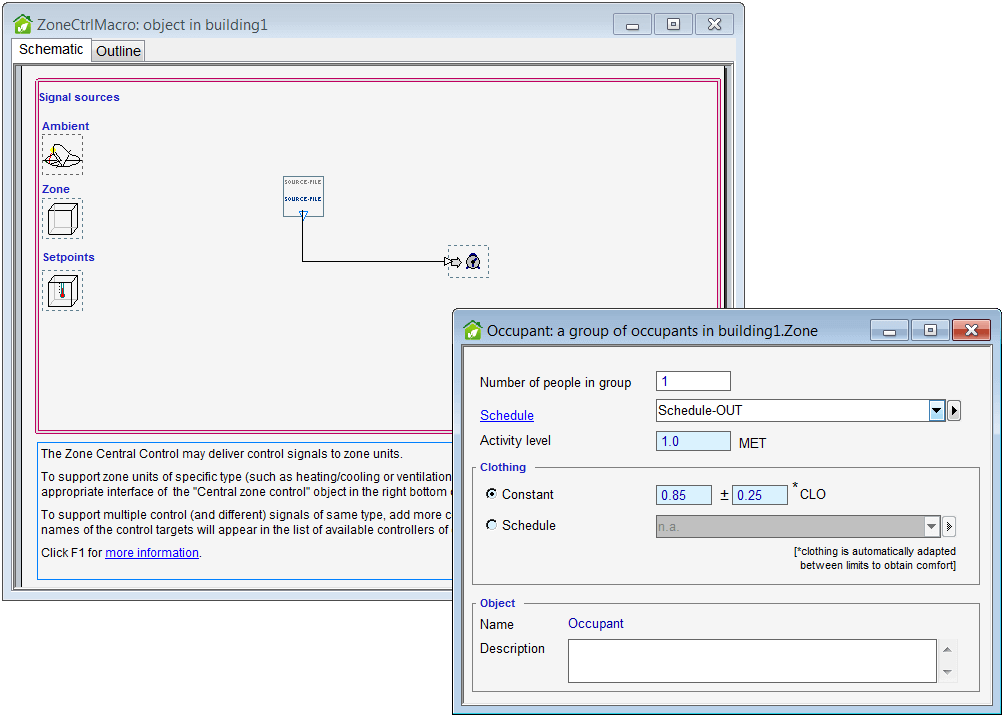

Lisää asetuksia peruskäyttöliittymässä

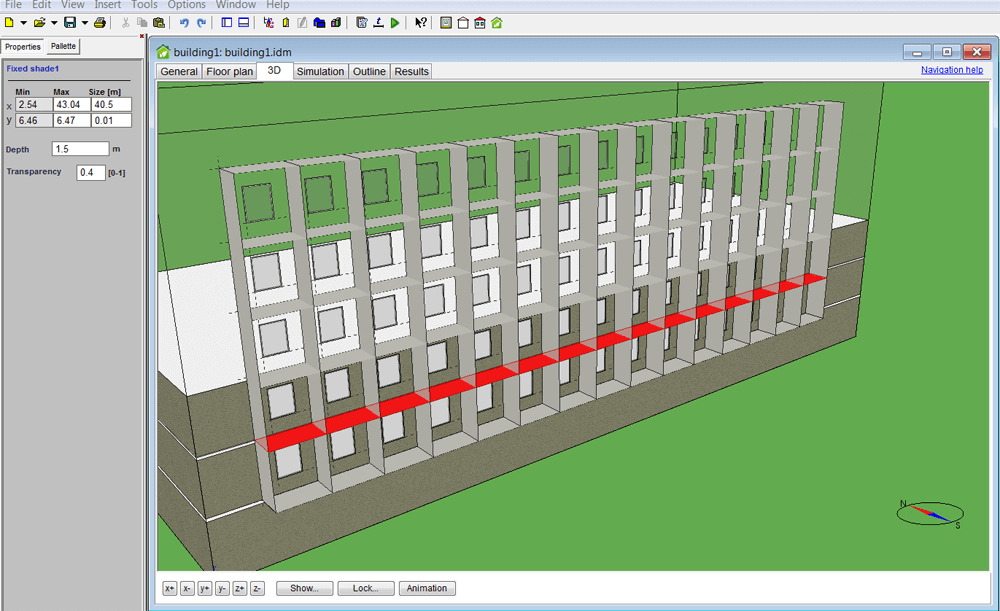

 Geometria

 IDA ICE Viewer

Ilmainen katseluohjelma sallii projektitiedostojen tarkastelun. Voit katsella tuloksia tai 3D-animaatioita. Projektitiedostot voi tallentaa IDA ICE:ssa suojattuun formaattiin, jonka voi avata vain IDA ICE Viewerillä.



Varjostuslaskelmat

Ulkoiset ikkunan varjostukset, varjostavat rakennukset ja tuodut varjostavat elementit sisältävät nyt parametrin valonläpäisevuudelle, jolloin osaksi valoa läpäisevät varjostukset ovat nyt mahdollista mallintaa.

Uusi 3D animaatio

Mahdollisuus animoida ikkunoiden kaihtimen ja verhojen käyttöä.

Paranneltu 3D-navigointi

Navigointi 3D näkymässä on nyt helpompaa kuin koskaan. Voit zoomata hiiren rullalla, tai voit tarkentaa yhteen valittuun objektiin.


Sivun alkuun






Uutta versiossa 4.5

  Early Stage Building Optimization (ESBO)

ESBO on uusi IDA ICE laajennus, joka yksinkertaistaa aikaisen vaiheen rakennusoptimointia. Se sallii käyttäjän kokeilla erilaisia rakennuksen ja järjestelmien kokoonpanoja mahdollisimman pienellä käyttäjän työmäärällä.

Uusiutuvat energiajärjestelmät

Uudet mallit lämpöpumpulle, aurinkokeräimelle, kerrostavalle varaajalle, lämpökaivolle, CHP-laitokselle, tuuliturbiinille, aurinkokennolle ja muille ilmaisen energian lähteille helpottavat innovatiivisten järjestelmien rakentamista.

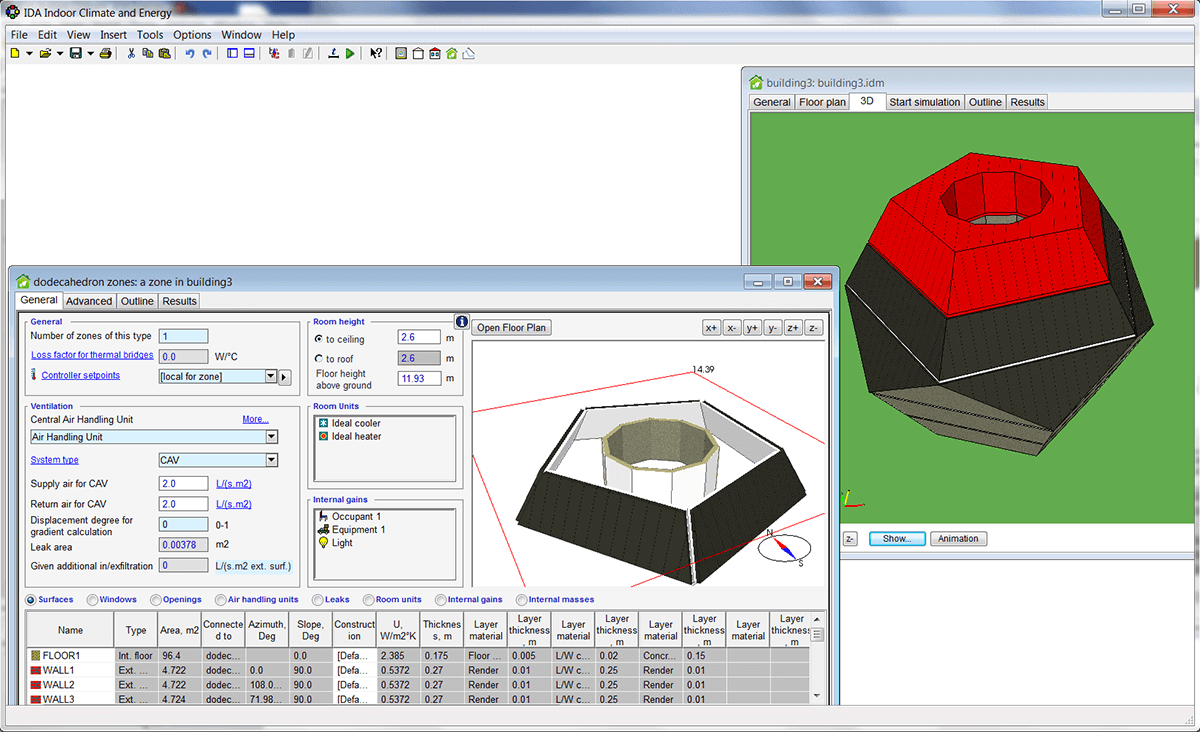

Monimutkaiset vyöhykkeet ja rakennukset

Nyt on mahdollista käyttää mielivaltaisia geometrioita sekä vyöhykkeissä, että rakennuksen vaipassa, mukaanlukien mallit joissa on reikä. Geometriat tuodaan SketchUpista tai muusta geometrian mallinnusohjelmasta. Kappaleita voi siirtää 3D näkymässä.

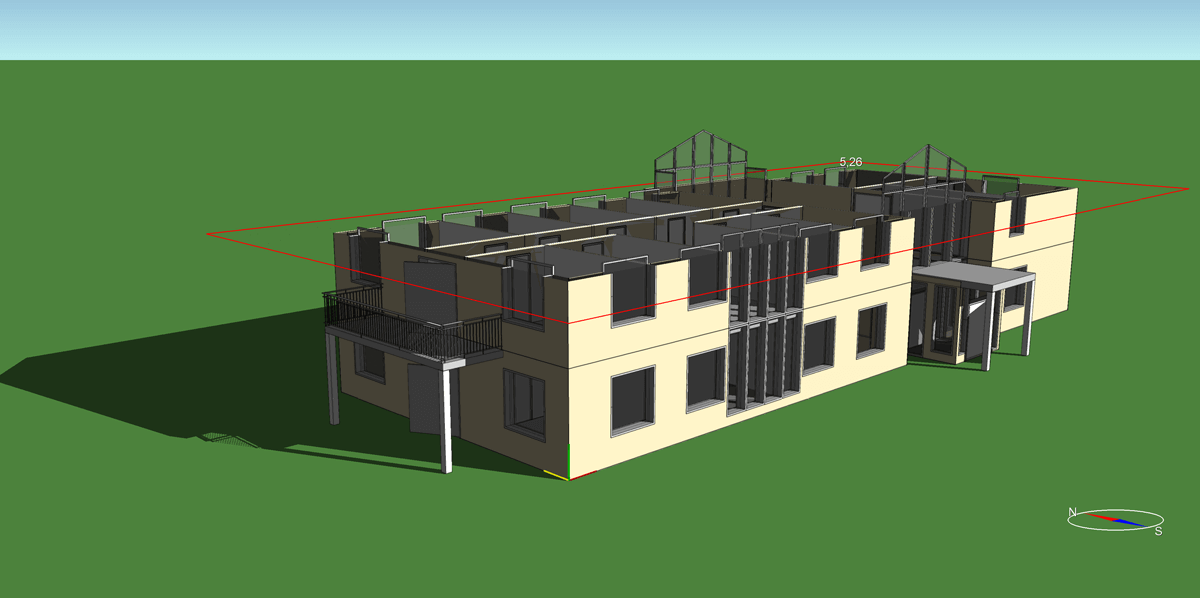

Uusi 3D näkymä

Täysin uusi 3D näkymä, joka muistuttaa SketchUpin vastaavaa. Muut parannukset sisältävät varjojen muodostumisen maahan, mahdollisuuden kytkeä seinien paksuus päälle/pois, röntgen-näkymän ulkoisista varjostimista, sekä kappaleiden ja IFC-mallien tuonnin.

Uudet 3D animaatiot

Lisätty uudentyyppisiä nuoli-animaatioita joilla voi kuvata ilmanvaihdon virtauksia, ikkunoiden energiatasapainoja ja tuulen suuntavektoreita. Valitut muuttujat voidaan näyttää taulukkona 3D animaation yhteydessä.

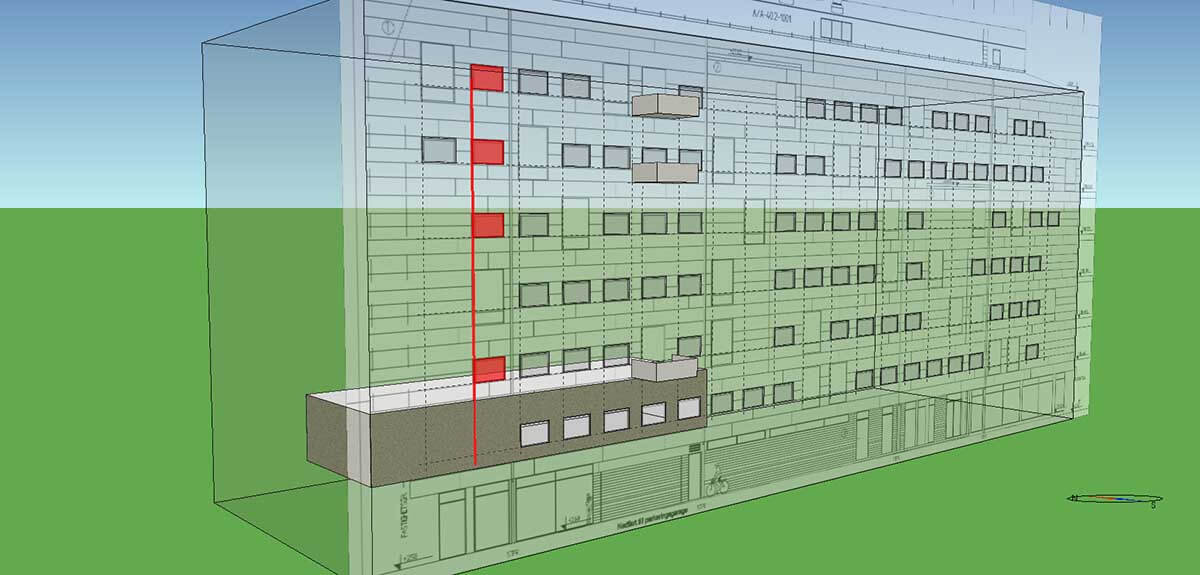

Julkisivuikkunat ja varjostukset

Ikkunat, aukot ja varjostukset voi nyt lisätä julkisivuun suoraan 3D näkymässä. Uusi grid toiminto tarjoaa helpon keinon hallita ja luoda isoja symmetrisiä objektiryhmiä, kuten ikkunoita, nopeuttaen työskentelyä huomattavasti.

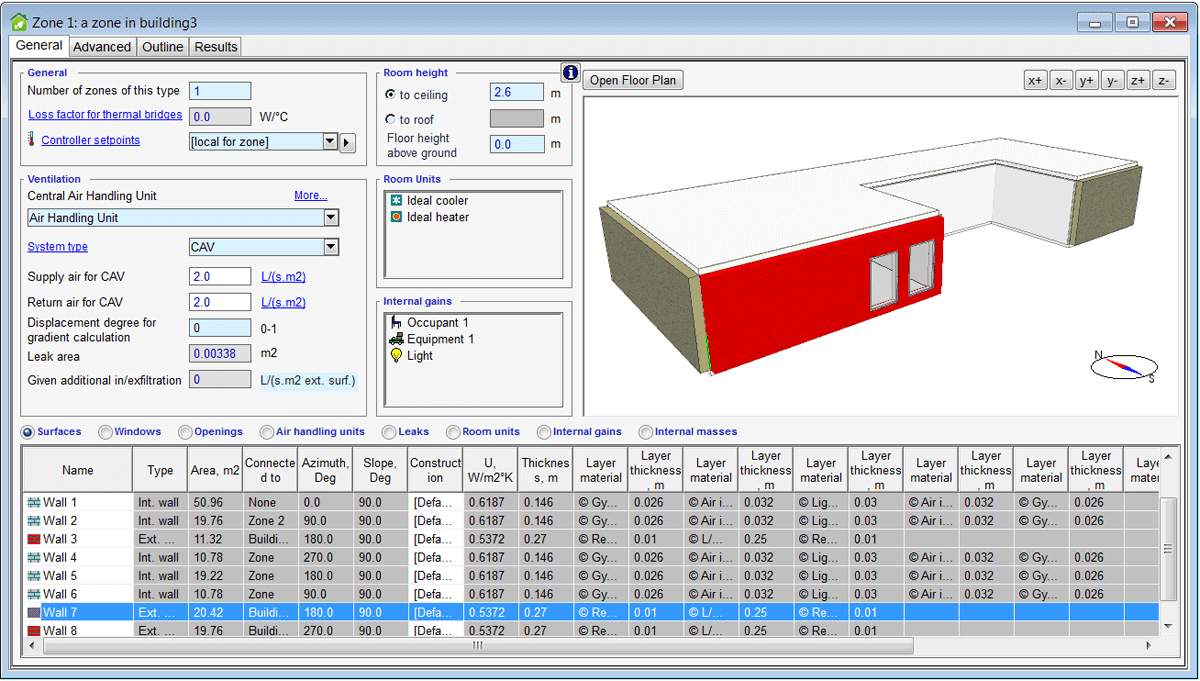

Paranneltu vyöhykelomake

Uusi paranneltu vyöhykelomake johon kuuluu 3D näkymä ja yhteenvetotaulukko. Uudesta yhteenvetotaulukosta on helppoa tarkastella ja muokata kaikkia tärkeitä vyöhyketason muuttujia.

Uudet mukautetut ohjaimet ja säädöt

Peruskäyttöliittymässä on mahdollista muokata ja luoda omia ohjaimia ja säätöjä laitteille, kuten huoneyksiköille, kaihtimille ja valoille. Keskitettyjä ohjaimia voi myös luoda sekä vyöhyke-, että rakennustasolla.

Useita lattia-ala määritelmiä

Tuki useille eri lattian pinta-alan laskemistavoille. On myös mahdollista asettaa vyöhyke tai osa rakennuksen alasta erityisesti tiettyyn pinta-alan laskentatapaan.

Parannellut vyöhykekuormat

Joustavampi vyöhykkeen kuormien hallinta. Tuki usealle valaisimelle. Lämpimän käyttöveden kulutus voidaan asettaa ajan funktioksi vyöhyketasolla. Laitteet voivat vapauttaa vesihöyryä ja laitteiden hyödyntämisaste on lisätty.

Kylmäsillat

Lisätty uusia kylmäsiltoja. Uudet elementit tukevat sisäkulmia, sekä sisäseinien ja alapohjan liitoksia.

Paljon muuta…

Diskreettejä aikaohjaimia; uusi syötedata tuloste; ulkoisesti päivitettävät resurssit – ryhmän, projektin tai yhtiön tietokannan hallintaan, jne. jne.

Sivun alkuun

Uutta versiossa 4.2

Prosessiavuste

Prosessiavuste auttaa hallitsemaan ja aloittamaan projekteja. Avusteessa on listattuna tavanomaiset alkuaskeleet mallin rakentamisessa. Listasta löytyy suorat linkit oikeaan paikkaan käyttöliittymässä, opastusvideoita ja aputekstejä.

Mukautuvat lomakkeet

Lomakkeet ja taulukot mukautuvat nyt ohjelmaikkunan koon mukaan. Tämä auttaa huomattavan paljon näyttöalan hallinnassa isommilla näytöillä.

Lisätty taulukoita

Uusia syötetaulukoita lisätty mm. asetusarvoille, huoneyksiköille, energiamittareille ja LVI-järjestelmille yleisnäkymässä. Uusi järjestelmä jolla voi lisätä uusia taulukoita tulevaisuudessa on kehitetty.

Pintadatan 3D visualisaatio

Vyöhykenäkymän Pinnat taulukon Tyyppi, Rakenne ja U-arvo näkyvät nyt 3D näkymässä erikseen joka pinnalle. Tämä helpottaa huomattavasti rakenteiden oikean sijoittumisen varmistamista.

Energiamittarit -painike lisätty

Lisätty painike joka näyttää energiamittareiden käytön, nopeuttaen työskentelyä.

Uusi vyöhykesensori

Uusi vyöhykesensori objekti jolla voi lukea vyöhykkeen muuttujia IV-koneessa ja primäärijärjestelmässä.

Hierarkinen rakenne

Ikkunavaliko ikkunat näytetään hierarkisessa järjestyksessä.

Muuttujien siirtäminen

Muuttujia voi vetää ja pudottaa riippuvuuskäyriksi. Näin voi helposti luoda esimerkiksi käyrän tunnittaisesta energiankäytöstä ulkolämpötilan funktiona.

Joukkoajoa paranneltu

Nyt on mahdollista ajaa lämmitys-/jäähdytystarvesimulaatioita joukkoajona, sekä ajaa scriptejä.

Käyttäjän määrittämä valaistusohjaus

Mahdollisuus määrittää omia ohjausstrategioita valaistukselle.

Sivun alkuun

Uutta versiossa 4.1

Tuki SktechUp tiedostoille

Mahdollisuus tuoda varjostuskappaleita käyttäen SketchUp malleja (.skp).

Paranneltu IFC tuonti

Tehty parannuksia IFC tuontiin, erityisesti ovien ja ikkunoiden asetteluun. Paranneltu rakennuksen ulkokulmia ja monikerroksisten tilojen tukea.

Paranneltu taulukoita

On mahdollista järjestää muuttujia, tehdä useita pylväsdiagrammeja ja vetää arvoja pylväsdiagrammeihin. Työkaluohjeet ja kontekstimenut toimivat nyt pinta-ala diagrammeissa ja pylväsdiagrammeissa. Akseleille on nyt enemmän toimintoja.

Kiertymän ja kallistuman visualistointi

Nyt on mahdollista visualisoida ikkunapintojen horisontaalista kiertymää ja vertikaalista kallistumaa.

Varjostavien kerrosten listaus

Yksityiskohtaisen ikkunamallin varjostuskerrokset näytetään ikkunalistalla.

Vuotoilman yksiköt

Lisätty uusi vaihtoehtoinen yksikkö vuotoilmalle: m3/(h.m2 ulkovaippa).

Värikoodatut koodikielet

NMF ja Modelica lähdekoodit on nyt värikoodattu lukemisen helpottamiseksi.

Vyöhykkeiden palauttaminen

Vyöhykkeet voi palauttaa valittuun vyöhykepohjamalliin.

3D näkymän päivitys

Mahdollisuus muodostaa rakennuksen 3D-malli uudestaan.

Muistirajoitin lisätty

On mahdollista manuaalisesti asettaa raja IDA ICE:n keskusmuistin käytölle.

Sivun alkuun

Uutta versiossa 4.0

 3D ympäristö

Uusi tosiaikainen 3D ympäristö mahdollistaa parametrien syöttämisen ja simulaatiotulosten animoinnin, mukaanlukien auringonvalo- ja varjostusanimaatiot. Ympäristö tarjoaa myös yleiskatsauksen kaikissa projektin vaiheissa. Voit nopeasti muokata rakennusosien parametreja klikkaamalla osaa, kuten ikkunoita, ovia ja seiniä.

Yleiskatsaustaulukko

Uudet yleiskatsaustaulukot antavat käyttäjälle hyvän yleiskuvan yksittäisistä parametreista monimutkaisissa malleissa. Voit tarkastella ja muokata tärkeitä syötedatataulukoita ja nähdä esimerkiksi lattia-aloja, u-arvoja, ulkoseinän aloja jne. Nämä taulukot voi myös kopioida exceliin ja takaisin.

 3D BIM tuonti*

3D IFC malleja voi tuoda.

Jäähdytystarve, Lämmitystarve, ja Energiasimulaatiot

Yksinkertainen tapa laskea ja raportoida rakennuksen jäähdytyksen, lämmityksen ja ilmanvaihdon ja energian tarpeita.

 Versionhallintajärjestelmä*

Versionhallintajärjestelmä on tuottavuustyökalu, jonka avulla on mahdollista pitää kirjaa muutoksista malliversioiden välillä sekä automaattisesti suorittaa uudestaan mallinnuksia, jotka riippuvat muutoksesta. Ennen kaikkea versionhallintajärjestelmän avulla käyttäjä voi säilyttää edistyksellisen tason manuaaliset operaatiot, kun muutoksia tehdään perustasolla.

Paranneltu tuki IV-koneille ja huoneyksiköille

Joukko esimääriteltyjä IV-koneita on lisätty, esimerkiksi yöjäähdytys yhdistettynä vyöhykkeen lämpötilan ja kosteudenhallintaan. Usea IV-kone voi palvella yhtä vyöhykettä.

Monimutkaiset geometriat

Tuki monimutkaisemmille katto- ja rakennusgeometrioille. Erillinen kattoeditori helpottaa rakenteiden määrittelyssä.

Tarpeenmukaisesti ohjattu ilmanvaihto

Paranneltu tarpeenmukaisen ilmanvaihdon ohjausstrategia, jossa yhdistetään hiilidioksidikonsentraation ja lämpötilan ohjaus.

  Muokattavat ohjaussäätimet

Vaihtuvailmavirtaisille järjestelmille, ikkunan varjostuksille ja avattaville ikkunoille on nyt helppoa luoda kustomoitu ohjausstrategia perustasolla. Mukana laaja kirjasto erilaisia ohjaustoimintokappaleita.

Rajaton Undo/Redo

Rajaton kumoa/tee uudestaan (undo/redo) käyttö.

Auringonsäteet

Lisätty kehittyneempi algoritmi auringonsäteiden läpäisylle. Algoritmi ottaa myös huomioon usean ikkunakerroksen läpäisyn.

Uusi ikkunamalli*

Uusi ISO 15099:n mukainen yksityiskohtainen ruutu-ruudulta ikkunamalli, joka mahdollistaa entistä realistisemman ikkunoiden mallinnuksen. Sisältyy Parannettu ikkunamalli –laajennukseen.

Mallien etsintä ja eroavaisuudet*

Helppo työkalu mallien ja niiden välisten eroavaisuuksien etsimiseen. Eroavaisuudet voi myös saada muokattavana skriptinä, jonka ajamalla yhdestä mallista saa identtisen toisen kanssa.

Diagrammit ja raportit

Parannellut diagrammit ja raportit. Tukee suurempia tulostiedostoja. Signaaleja voi vetää diagrammien välillä vertailtavaksi. Raportit perustuvat HTML-kieleen taulukoilla, jotka säilyvät exceliin siirrettäessä.

 Modelica kieli

Tuki malleille jotka on kirjoitettu Modelica yhtälöperusteisella kielellä.

Säätiedostot

Helppo ladata ja asentaa säätiedostoja tietokantaan. EPW –tiedostoja voi suoraan ladata ja asentaa mistä tahansa julkisesta paikasta.

* Saatavilla täysversioon.

Sivun alkuun

Tulosta Sähköposti
